ГМ-63ЧПУ-2А-1С
GMACC
8462219000
Характеристики машины
Серия была адаптирована, в частности, к требованиям профессионального мирового рынка. Все детали, структура и характеристики аналогичны европейским стандартам машиностроения. Наш профессиональный опыт и планы чертежей для электрических, электронных, гидравлических и механических систем от известных компаний позволяют модернизировать системы машин для достижения точных и привлекательных характеристик.

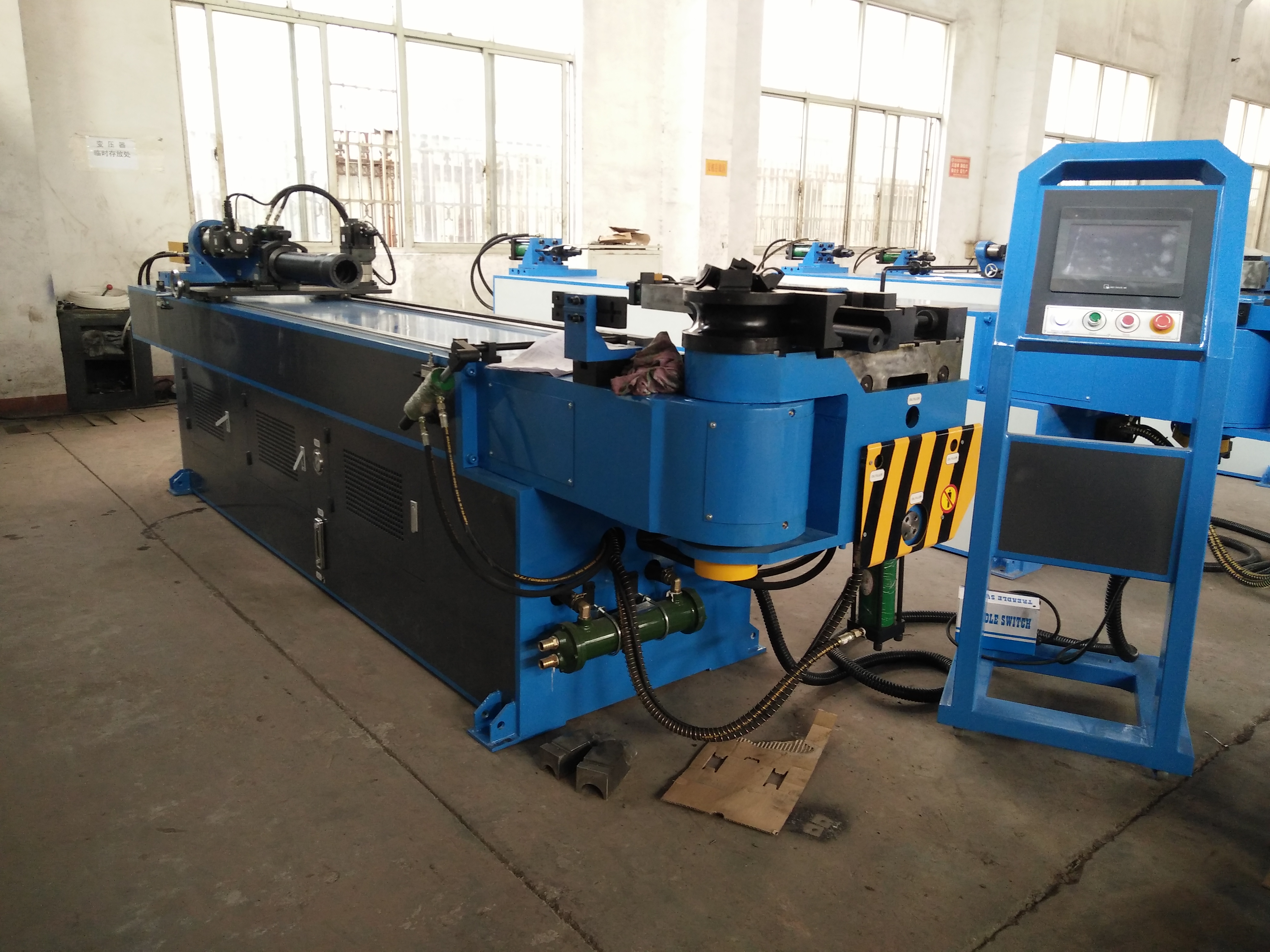

ГМ-СБ-Одноголовочный трубогибочный станок с числовым программным управлением серии CNC представляет собой продукт, созданный в сочетании с нашими технологиями и передовыми итальянскими технологиями, интегрированными с машиной, гидравликой и электричеством. В этой серии используется сенсорная панель управления VDU, которая может вводить, хранить и отображать различные данные и порядок гибки. Три координаты движения Y, B, C под точным контролем промышленного компьютера могут реализовать полностью автоматическое включение или выключение оправки, быстрый изгиб, станок с ЧПУ также с расширенными функциями, такими как компенсация пружины при изгибе компонентов, сигнализация самодиагностики ошибок, сохранение памяти после отключения питания и защиты. Передовые технологии, высокая надежность автоматизации, интегрированная конструкция делают трубогибочный станок с ЧПУ первоклассным станком для обработки труб в мире.
Имя | Единица | Параметр |
Круглая труба из мягкой стали | мм | ￠63*3 |
Нержавеющая сталь | мм | ￠63*2 |
Круглая труба из легкого сплава, отожженная | мм | ￠63*5 |
Квадратная труба из мягкой стали | мм | 50*50*2,5 |
Прямоугольная труба из мягкой стали | мм | 50*45*2,5 |
Круглый сплошной стержень из мягкой стали | мм | ￠25 |
Квадратный сплошной стержень из мягкой стали | мм | 20*20 |
Мин. радиус изгиба | мм | 25 |
Макс. Радиус изгиба (Стандарт) | мм | 300 |
Вылет головы (по центру изгиба) | мм | 600 |
Высота головы (по центру изгиба) | мм | 580 |
Высота центра изгиба (от пола) | мм | 1060 |
Макс. проход стержня внутри позиционера POB | мм | 50 |
Регулируемый ход зажима | мм | 0-136 |
Регулируемый ход через плечо | мм | 300 |
Регулируемый ход отвода оправки | мм | 0-136 |
Макс. Угол изгиба | ° | 190° |
чеrдостаточное эффективное расстояние | мм | 4000 |
Скорость гибки (макс.) | °/сек | 30 |
Макс. скорость вращения (ось Z) | °/сек | 160 |
Макс. скорость переключения (ось X.) | мм/сек | 800 |
Угол изгиба Точность | ° | ±0,10 |
Угол поворота Точность - ось Z | ° | ±0,10 |
Точность смещения - ось X | мм | ±0,10 |
Мощность серводвигателя вращения | КВт | 1 |
Подача мощности серводвигателя | КВт | 1 |
Система двигателя Власть | КВт | 5.5 |
Гидравлический Насос Объем | L | 19 |
Макс. Давление | МПа | 16 |
Д*Ш*В (размер упаковки) | мм | 4500*1200*1350 |
Вес машины | T | О 3.0 |
Имя | Производитель |
Гидравлический двигатель | Германия Siemens(Бейде)/Рунмали |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Япония Юкен |
Нефтяной путь Совет | Тайвань Шанхун |
Цилиндр | Шанхай Qifan |
Сенсорный экран | Тайвань WЭйнвью |
ПЛК | Япония Мицубиси |
Контроллер угла | Япония Немикон |
Переключатель мощности | Тайвань Минвэй |
Контактор | немецкий ШНАЙДЕР |
Вопрос: Как насчет вашего услуга?
А: Перед продажей:
1. Мы поможем нашему клиенту подтвердить правоту машина модель согласно предложенной информации о трубе.
2. Добро пожаловать на нашу фабрику, чтобы увидеть нашу машину. и наша мастерская Прежде чем разместить заказ.
Б: Послепродажное обслуживание:
1. Мы предоставляем руководство, подробную установку машины, видео о вводе в эксплуатацию. к помогу тебе правильно управлять машиной. Если вам нужно наш инженер, чтобы пойти в твой Завод по установке машин, авиабилеты, продукты питания, гостиницы, местный транспортd быть у тебя
счет.
2. Если возникнут какие-либо проблемы с машиной, наш инженер сначала решит для вас через компьютер, большинство проблем можно решить путем замены деталей, если это невозможно, наш инженер может отправиться на ваш завод, чтобы решить за вас, у нас есть опытные инженеры. особенно для зарубежного рынка.
Механические детали, изготовленные нами, имеются на нашем складе в достаточном количестве, если вам нужно, мы можем сразу же отправить их вам курьером.
Для электронных деталей мы все используем известные бренды, которые вы можете легко купить у себя.
Основной технический параметр
Имя | Единица | Параметр |
Круглая труба из мягкой стали | мм | ￠63*3 |
Нержавеющая сталь | мм | ￠63*2 |
Круглая труба из легкого сплава, отожженная | мм | ￠63*5 |
Квадратная труба из мягкой стали | мм | 50*50*2,5 |
Прямоугольная труба из мягкой стали | мм | 50*45*2,5 |
Круглый сплошной стержень из мягкой стали | мм | ￠25 |
Квадратный сплошной стержень из мягкой стали | мм | 20*20 |
Мин. радиус изгиба | мм | 25 |
Макс. Радиус изгиба (Стандарт) | мм | 300 |
Вылет головы (по центру изгиба) | мм | 600 |
Высота головы (по центру изгиба) | мм | 580 |
Высота центра изгиба (от пола) | мм | 1060 |
Макс. проход стержня внутри позиционера POB | мм | 50 |
Регулируемый ход зажима | мм | 0-136 |
Регулируемый ход через плечо | мм | 300 |
Регулируемый ход отвода оправки | мм | 0-136 |
Макс. Угол изгиба | ° | 190° |
Через эффективное расстояние | мм | 4000 |
Скорость гибки (макс.) | °/сек | 30 |
Макс. скорость вращения (ось Z) | °/сек | 160 |
Макс. скорость переключения (ось X.) | мм/сек | 800 |
Угол изгиба Точность | ° | ±0,10 |
Угол поворота Точность - ось Z | ° | ±0,10 |
Точность смещения - ось X | мм | ±0,10 |
Мощность серводвигателя вращения | КВт | 1 |
Подача мощности серводвигателя | КВт | 1 |
Система двигателя Власть | КВт | 5.5 |
Гидравлический насос Объем | L | 19 |
Макс. Давление | МПа | 16 |
Д*Ш*В (размер упаковки) | мм | 4500*1200*1350 |
Вес машины | T | О 3.0 |
Конфигурация гидравлической и электронной системы управления
Имя | Производитель |
Гидравлический двигатель | Германия Siemens(Бейде)/Рунмали |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Япония Юкен |
Нефтяной путь Совет | Тайвань Шанхун |
Цилиндр | Шанхай Цифан |
Сенсорный экран | Тайвань Вайнвью |
ПЛК | Япония Мицубиси |
Контроллер угла | Япония Немикон |
Переключатель мощности | Тайвань Минвэй |
Контактор | немецкий ШНАЙДЕР |
Образцы изгиба
Образцы инструментов
