ГМ-168ЧПУ-2А-1С
GMACC
8462219000
Характеристики машины
Серия специально адаптирована к потребностям профессионального мирового рынка. Все детали, конструкции и характеристики аналогичны европейским стандартам машиностроения. Наш профессиональный опыт работы в известных компаниях, чертежи, электрические, электронные, гидравлические и механические чертежи позволяют модернизировать систему машины для получения точных и привлекательных характеристик.

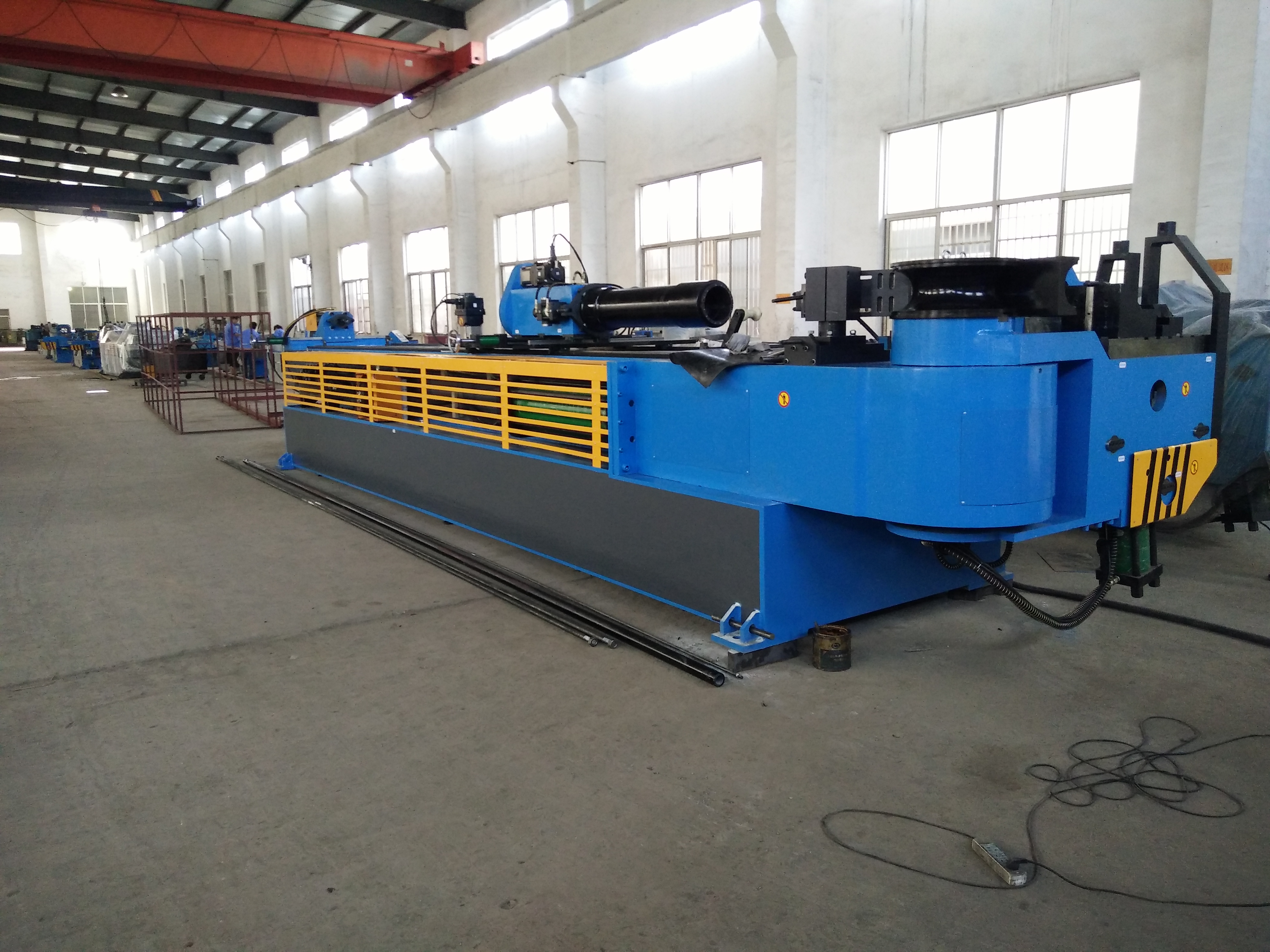

Одноголовочный гибочный станок с ЧПУ серии GM-SB-CNC представляет собой сочетание нашей технологии с передовой итальянской технологией, которая сочетается с машиной, гидравликой и электричеством. В этой серии используется сенсорная панель управления VDU, которая может вводить, сохранять и отображать различные данные и последовательности гибки. Три координаты движения Y, B, C под точным контролем промышленного компьютера позволяют добиться полностью автоматического открытия и закрытия оправки или сцепления оправки для быстрой гибки. Станок с ЧПУ также имеет расширенные функции, такие как компенсация отскока при изгибе детали, сигнализация самодиагностики ошибок, Память для защиты безопасности после сбоя питания. Гибка труб (ось C), вращение труб (ось B) и подача труб (ось Y) приводятся в движение серводвигателями. Передовые технологии, высокая надежность автоматизации и интегрированная конструкция делают трубогибочный станок с ЧПУ станком для обработки труб мирового класса.
Имя | Единица | Параметр |
Круглая труба из мягкой стали | мм | φ168*16 |
Нержавеющая сталь | мм | φ168*10 |
Круглая труба из легкого сплава, отожженная | мм | φ168*22 |
Квадратная труба из мягкой стали | мм | 150*150*10 |
Прямоугольная труба из мягкой стали | мм | 155*150*10 |
Круглый сплошной стержень из мягкой стали | мм | Φ90 |
Квадратный сплошной стержень из мягкой стали | мм | 85*85 |
Мин. радиус изгиба | мм | 60 |
Макс. Радиус изгиба (Стандарт) | мм | 700 |
Вылет головы (по центру изгиба) | мм | 720 |
Высота головы (по центру изгиба) | мм | 996 |
Высота центра изгиба (от пола) | мм | 1200 |
Макс. проход стержня внутри позиционера POB | мм | 100 |
Регулируемый ход зажима | мм | 0-198 |
Регулируемый ход через плечо | мм | 600 |
Регулируемый ход отвода оправки | мм | 0-260 |
Макс. Угол изгиба | ° | 190° |
чеrдостаточное эффективное расстояние | мм | 5600 |
Скорость гибки (макс.) | °/сек | 8 |
Макс. скорость вращения (ось Z) | °/сек | 80 |
Макс. скорость переключения (ось X.) | мм/сек | 300 |
Угол изгиба Точность | ° | ±0,10 |
Угол поворота Точность - ось Z | ° | ±0,10 |
Точность смещения - ось X | мм | ±0,10 |
Мощность серводвигателя вращения | КВт | 3.5 |
Подача мощности серводвигателя | КВт | 1,5(2) |
Система двигателя Власть | КВт | 22 |
Гидравлический Насос Объем | L | 76 |
Макс. Давление | МПа | 16 |
Д*Ш*В (размер упаковки) | мм | 7200*2200*1450 |
Вес машины | T | около 14 |
Имя | Производитель |
Гидравлический двигатель | Германия Siemens（BEIDE）/ Runmali |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Япония Юкен (Импортируется) |
Нефтяной путь Совет | Тайвань Шанхун （Импортировано） |
Цилиндр | ШанхайQifan |
Сенсорный экран | Тайвань WЭйнвью（Импортировано) |
ПЛК | Япония Mitsubishi (Импортируется) |
Контроллер угла | Япония Немикон (Импортируется) |
Переключатель мощности | Тайвань Минвэй |
Контактор | ШНАЙДЕР |
Другие электрические детали | Немецкий ШНАЙДЕР,Омрон, Тайвань ШИЛИНЬ (Импортированный) |
Основной технический параметр
Имя | Единица | Параметр |
Круглая труба из мягкой стали | мм | φ168*16 |
Нержавеющая сталь | мм | φ168*10 |
Круглая труба из легкого сплава, отожженная | мм | φ168*22 |
Квадратная труба из мягкой стали | мм | 150*150*10 |
Прямоугольная труба из мягкой стали | мм | 155*150*10 |
Круглый сплошной стержень из мягкой стали | мм | Φ90 |
Квадратный сплошной стержень из мягкой стали | мм | 85*85 |
Мин. радиус изгиба | мм | 60 |
Макс. Радиус изгиба (Стандарт) | мм | 700 |
Вылет головы (по центру изгиба) | мм | 720 |
Высота головы (по центру изгиба) | мм | 996 |
Высота центра изгиба (от пола) | мм | 1200 |
Макс. проход стержня внутри позиционера POB | мм | 100 |
Регулируемый ход зажима | мм | 0-198 |
Регулируемый ход через плечо | мм | 600 |
Регулируемый ход отвода оправки | мм | 0-260 |
Макс. Угол изгиба | ° | 190° |
Через эффективное расстояние | мм | 5600 |
Скорость изгиба (макс.) | °/сек | 8 |
Макс. скорость вращения (ось Z) | °/сек | 80 |
Макс. скорость переключения (ось X.) | мм/сек | 300 |
Угол изгиба Точность | ° | ±0,10 |
Угол поворота Точность - ось Z | ° | ±0,10 |
Точность смещения - ось X | мм | ±0,10 |
Мощность серводвигателя вращения | КВт | 3.5 |
Подача мощности серводвигателя | КВт | 1,5(2) |
Система двигателя Власть | КВт | 22 |
Гидравлический насос Объем | L | 76 |
Макс. Давление | МПа | 16 |
Д*Ш*В (размер упаковки) | мм | 7200*2200*1450 |
Вес машины | T | около 14 |
Конфигурация гидравлической и электронной системы управления
Имя | Производитель |
Гидравлический двигатель | Германия Siemens（BEIDE）/ Runmali |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Япония Юкен (Импортируется) |
Нефтяной путь Совет | Тайвань Шанхун (Импортируется) |
Цилиндр | Шанхай Цифан |
Сенсорный экран | Тайвань Weinview (импортируется) |
ПЛК | Япония Mitsubishi (Импортируется) |
Контроллер угла | Япония Немикон (Импортируется) |
Переключатель мощности | Тайвань Минвэй |
Контактор | ШНАЙДЕР |
Другие электрические детали | Немецкий SCHNEIDER, Omron, Тайвань SHILIN (Импортированный) |
Образцы изгиба
Образцы оснастки
