ГМ-38ЧПУ-2А-1С
GMACC
8462219000
Характеристики машины

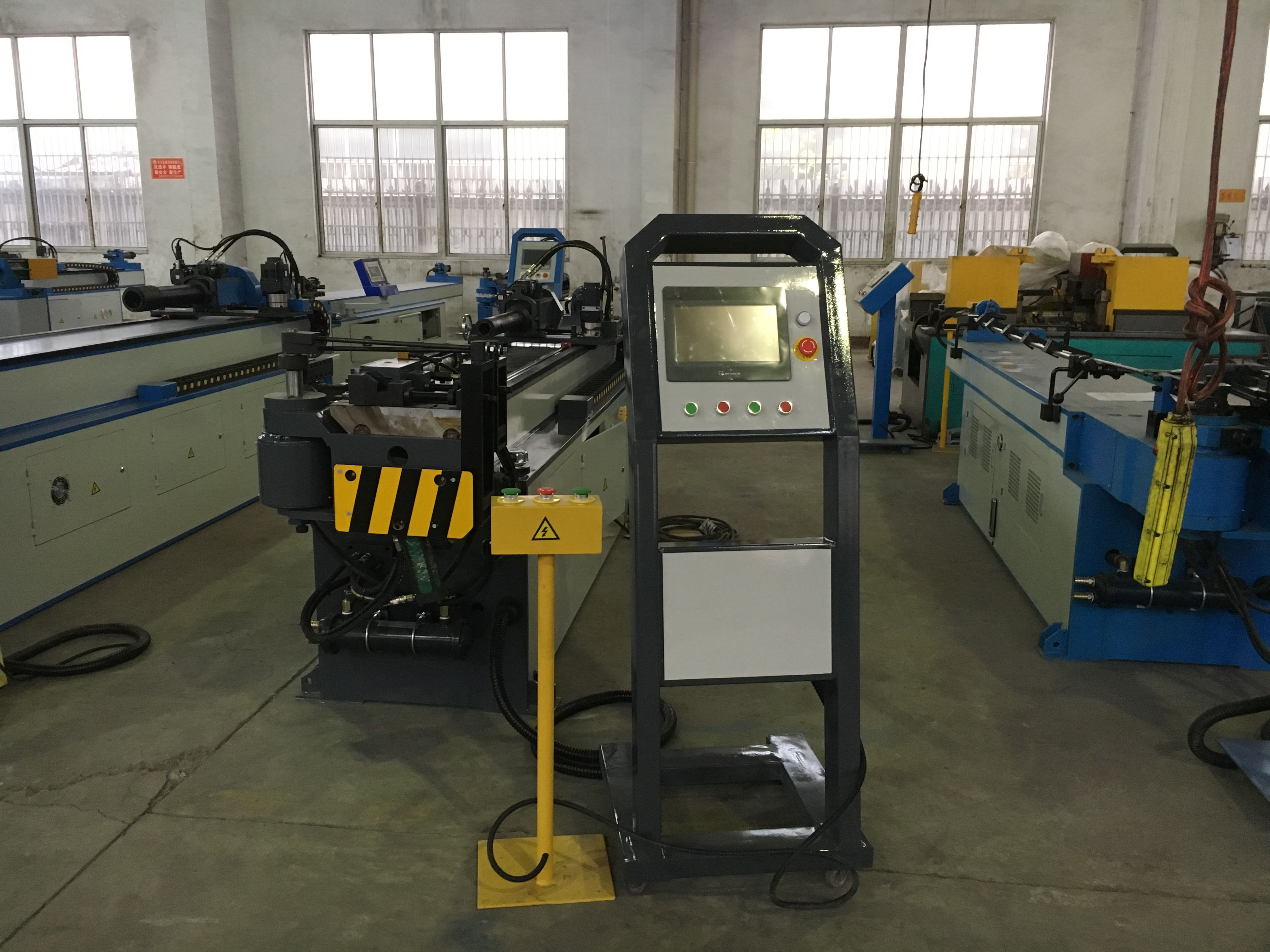

Одноголовочный трубогиб GM-SB-38CNC — это продукт, сочетающий в себе технологию нашей компании с передовыми итальянскими технологиями, объединяющими машину, гидравлику и электричество. В этой серии используется сенсорная панель управления VDU, которая может вводить, хранить и отображать различные данные и последовательность гибки. Под точным контролем промышленного компьютера трехкоординатное движение Y, B, C позволяет быстро осуществлять автоматическую оправку вверх и вниз. Для гибки станок с ЧПУ также имеет расширенные функции, такие как компенсация упругого возврата при изгибе компонентов, сигнализация самодиагностики ошибок, хранение памяти после сбоя питания и защита безопасности. Эта машина оснащена серводвигателем для подачи и вращения. Это профессиональный, высокоскоростной, полностью автоматический гибочный станок.
Имя | Единица | Параметр |
Макс. Гибочная способность | мм | 38*2 |
Максимальная способность к изгибу | мм | 28*2 |
Макс. радиус изгиба при вытяжке | мм | 20-200 |
Макс. радиус изгиба при толчковом изгибе | мм | 6D~∞ |
Допуск R между двумя формами | мм | 50 |
Эффективная длина над оправкой | мм | 3200 |
Макс. Угол изгиба | ° | 190 |
Скорость гибки | °/сек | 120 |
Скорость поворота | °/сек | 200 |
Скорость подачи | мм/сек | 800 |
Точность гибки | ° | ±0,10 |
Точность токарной обработки | ° | ±0,10 |
Точность подачи | мм | ±0,10 |
Мощность поворотного серводвигателя | кВт | 0.4 |
Мощность серводвигателя изгиба | кВт | 3.5 |
Подача питания на серводвигатель | кВт | 1.5 |
Мощность серводвигателя движущейся формы | кВт | 0.75 |
Макс. Давление | МПа | 16 |
Д*Ш*В (размер упаковки) | мм | 4200*700*1300 |
Масса | T | Около 2,2 |
Имя | Производитель |
Гидравлический двигатель | Германия Сименс(Бейде) или Рунмали |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Япония Юкен (Импортируется) |
Нефтяной путь Совет | Тайвань Шанхун （Импортировано） |
Цилиндр | Шанхай Qifan |
Сенсорный экран | Тайвань WЭйнвью（Импортировано) |
ПЛК | Япония Mitsubishi (Импортируется) |
Контроллер угла | Япония Немикон (Импортируется) |
Переключатель мощности | Тайвань Минвэй |
Вращающийся/подающий серводвигатель | Япония Mitsubishi (Импортируется) |
Контактор | Шнайдер |
Конфигурация гидравлической и электронной системы управления
Имя | Производитель |
Гидравлический двигатель | Германия Сименс（Бейде）/Рунмали |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Япония Юкен (Импортируется) |
Нефтяной путь Совет | Тайвань Шанхун (Импортируется) |
Цилиндр | Шанхай Цифан |
Сенсорный экран | Тайвань Weinview (Импортировано) |
ПЛК | Япония Mitsubishi (Импортируется) |
Серводвигатель | Япония Mitsubishi (Импортируется) |
Контроллер угла | Япония Немикон (Импортируется) |
Переключатель мощности | Тайвань Минвэй |
Трансформатор | Уси Синьюй |
Образцы инструментов
