ГМ-38ЧПУ-2А-1С
GMACC
8462219000
Описание продукта
Серия была адаптирована, в частности, к требованиям профессионального мирового рынка. Все детали, структура и характеристики аналогичны европейским стандартам машиностроения. Наш профессиональный опыт и планы чертежей для электрических, электронных, гидравлических и механических систем от известных компаний позволяют модернизировать системы машин для достижения точных и привлекательных характеристик.

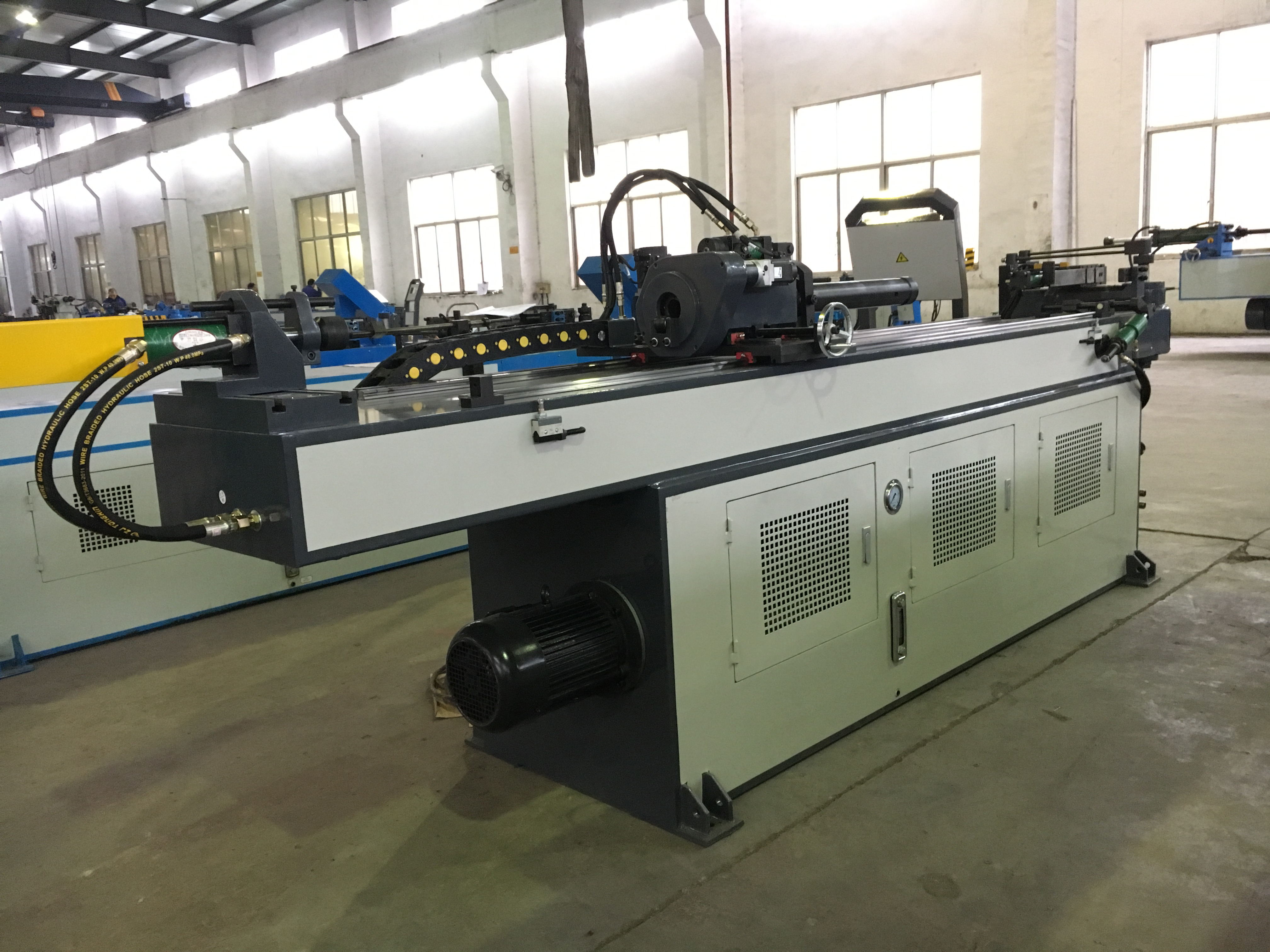

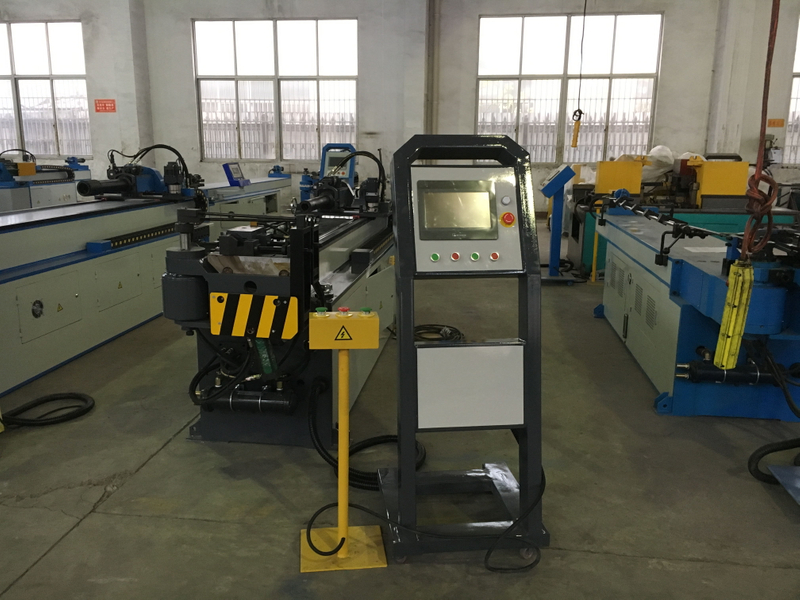

ГМ-СБ-Одноголовочный трубогибочный станок с числовым программным управлением серии CNC представляет собой продукт, созданный в результате сочетания нашей технологии и передовых итальянских технологий, интегрированных с машиной, гидравликой и электричеством. В этой серии используется сенсорная панель управления VDU, которая может вводить, хранить и отображать различные данные и порядок гибки. Три координаты движения Y, B, C под точным контролем промышленного компьютера могут реализовать полностью автоматическое включение или выключение оправки, быстрый изгиб, станок с ЧПУ также с расширенными функциями, такими как компенсация пружины при изгибе компонентов, сигнализация самодиагностики ошибок, сохранение памяти после отключения питания, автоматическая смазка и защитная защита. Передовые технологии, высокая надежность автоматизации, интегрированная конструкция делают трубогибочный станок с ЧПУ первоклассным станком для обработки труб в мире.
Имя | Единица | Параметр |
Круглая труба из мягкой стали | мм | ￠38*2 |
Нержавеющая сталь | мм | ￠32*2 |
Круглая труба из легкого сплава, отожженная | мм | ￠40*3 |
Квадратная труба из мягкой стали | мм | 25*25*2 |
Прямоугольная труба из мягкой стали | мм | 30*20*2 |
Круглый сплошной стержень из мягкой стали | мм | ￠16 |
Квадратный сплошной стержень из мягкой стали | мм | 15*15 |
Мин. радиус изгиба | мм | 20 |
Макс. Радиус изгиба (Стандарт) | мм | 200 |
Вылет головы (по центру изгиба) | мм | 500 |
Высота головы (по центру изгиба) | мм | 360 |
Высота центра изгиба (от пола) | мм | 945 |
Макс. проход стержня внутри позиционера POB | мм | 50 |
Регулируемый ход зажима | мм | 0-90 |
Регулируемый ход через плечо | мм | 256 |
Регулируемый ход отвода оправки | мм | 0-76 |
Макс. Угол изгиба | ° | 190° |
чеrдостаточное эффективное расстояние | мм | 3200 |
Скорость гибки (макс.) | °/сек | 60 |
Макс. скорость вращения (ось Z) | °/сек | 200 |
Макс. кормитьСкорость вращения (ось X.) | мм/сек | 1000 |
Угол изгиба Точность | ° | ±0,10 |
Угол поворота Точность - ось Z | ° | ±0,10 |
Точность смещения - ось X | мм | ±0,10 |
Мощность серводвигателя вращения | КВт | 0.4 |
Подача мощности серводвигателя | КВт | 0.75 |
Система двигателя Власть | КВт | 4 |
Гидравлический Насос Объем | L | 17 |
Макс. Давление | МПа | 16 |
Д*Ш*В (размер упаковки) | мм | 4000*700*1300 |
Вес машины | T | около 1,5 |
Имя | Производитель |
Гидравлический двигатель | Германия Сименс(Бейде) или Рунмали |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Япония Юкен (Импортируется) |
Нефтяной путь Совет | Тайвань Шанхун （Импортировано） |
Цилиндр | Шанхай Qifan |
Сенсорный экран | Тайвань WЭйнвью（Импортировано) |
ПЛК | Япония Mitsubishi (Импортируется) |
Контроллер угла | Япония Немикон (Импортируется) |
Переключатель мощности | Тайвань Минвэй |
Вращающийся/подающий серводвигатель | Япония Mitsubishi (Импортируется) |
Контактор | Шнайдер |
