ГМ-129ЧПУ-2А-1С
GMACC
8462219000
Характеристики машины
Серия была адаптирована, в частности, к требованиям профессионального мирового рынка. Все детали, структура и характеристики аналогичны европейским стандартам машиностроения. Наш профессиональный опыт и планы чертежей для электрических, электронных, гидравлических и механических систем от известных компаний позволяют модернизировать системы машин для обеспечения точных и привлекательных характеристик.

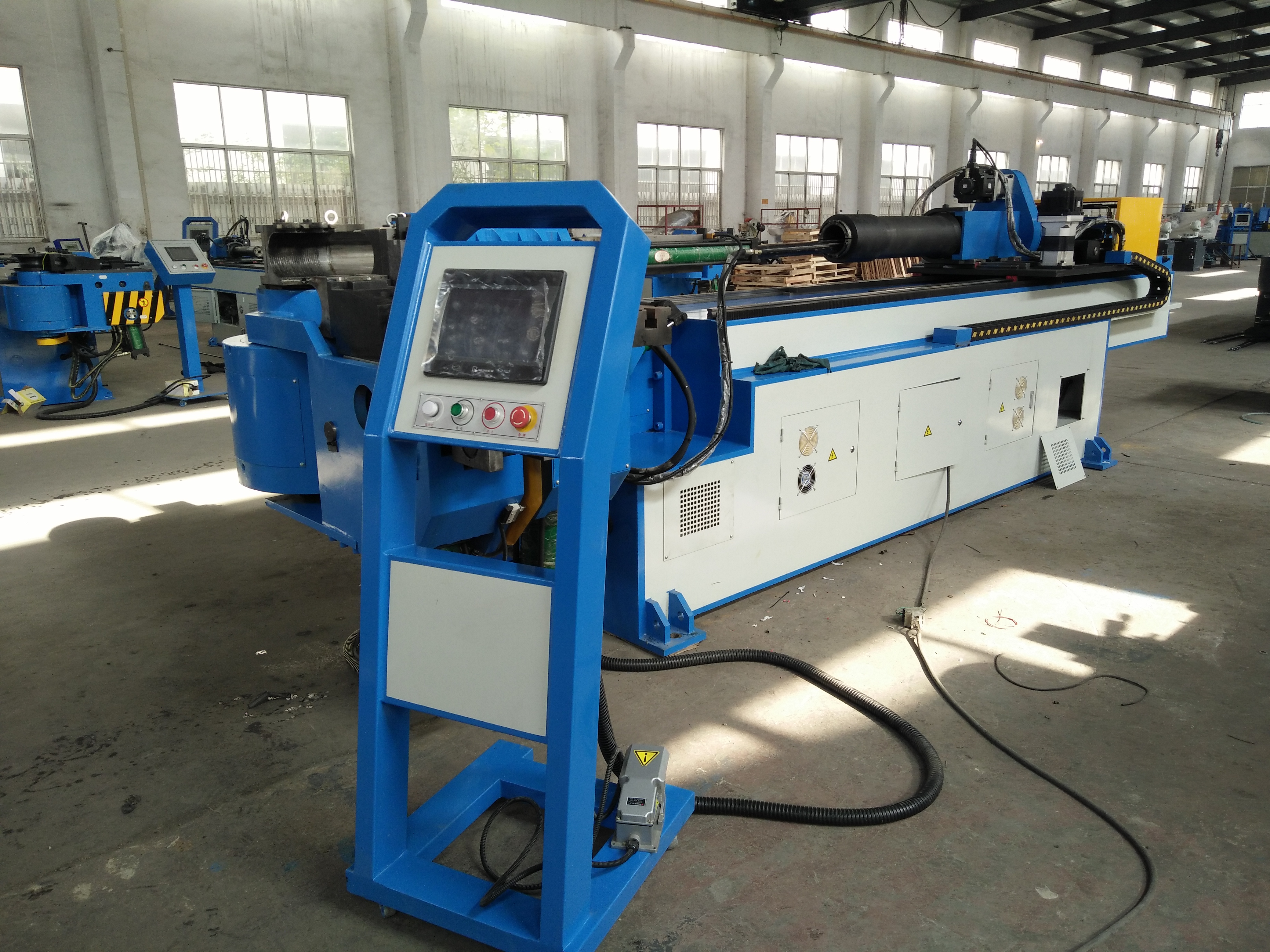

ГМ-СБ-Одноголовочный трубогибочный станок с числовым программным управлением серии CNC представляет собой продукт, созданный в сочетании с нашими технологиями и передовыми итальянскими технологиями, интегрированными с машиной, гидравликой и электричеством. В этой серии используется сенсорная панель управления VDU, которая может вводить, хранить и отображать различные данные и порядок гибки. Три координаты движения Y, B, C под точным контролем промышленного компьютера могут реализовать полностью автоматическое включение или выключение оправки, быстрый изгиб, станок с ЧПУ также с расширенными функциями, такими как компенсация пружины при изгибе компонентов, сигнализация самодиагностики ошибок, сохранение памяти после отключения питания, автоматическая смазка и защитная защита. Передовые технологии, высокая надежность автоматизации, интегрированная конструкция делают трубогибочный станок с ЧПУ первоклассным станком для обработки труб в мире.
Имя | Единица | Параметр |
Круглая труба из мягкой стали | мм | ￠129*10 |
Нержавеющая сталь | мм | ￠129*6 |
Круглая труба из легкого сплава, отожженная | мм | ￠129*14 |
Квадратная труба из мягкой стали | мм | 100*100*6 |
Стальная прямоугольная труба Mile | мм | 105*95*6 |
Круглый сплошной стержень из мягкой стали | мм | ￠65 |
Квадратный сплошной стержень из мягкой стали | мм | 55*55 |
Мин. радиус изгиба | мм | 50 |
Макс. Радиус изгиба (Стандарт) | мм | 550 |
Вылет головы (по центру изгиба) | мм | 500 |
Высота головы (по центру изгиба) | мм | 720 |
Высота центра изгиба (от пола) | мм | 1235 |
Макс. проход стержня внутри позиционера POB | мм | 80 |
Регулируемый ход зажима | мм | 0-150 |
Регулируемый ход через плечо | мм | 500 |
Регулируемый ход отвода оправки | мм | 0-220 |
Макс. Угол изгиба | ° | 190° |
чеrдостаточное эффективное расстояние | мм | 4500 |
Скорость изгиба (макс.) | °/сек | 15 |
Макс. скорость вращения (ось Z) | °/сек | 120 |
Макс. кормитьСкорость вращения (ось X.) | мм/сек | 400 |
Угол изгиба Точность | ° | ±0,10 |
Угол поворота Точность - ось Z | ° | ±0,10 |
Точность смещения - ось X | мм | ±0,10 |
Мощность серводвигателя вращения | КВт | 3 |
Подача мощности серводвигателя | КВт | 3 |
Система двигателя Власть | КВт | 15 |
Гидравлический Насос Объем | L | 41 |
Макс. Давление | МПа | 16 |
Д*Ш*В (размер упаковки) | мм | 6000*1800*1300 |
Вес машины | T | около 7,5 |
Имя | Производитель |
Гидравлический двигатель | Сименс (БЕИДЕ) или Рунмали |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Япония Юкен (Импортируется) |
Нефтяной путь Совет | Тайвань Шанхун （Импортировано） |
Цилиндр | Шанхай Qifan |
Сенсорный экран | Тайвань WЭйнвью（Импортировано) |
ПЛК | Япония Mitsubishi (Импортируется) |
Контроллер угла | Япония Немикон (Импортируется) |
Переключатель мощности | Тайвань Минвэй |
Вращающийся/подающий серводвигатель | Япония Mitsubishi (Импортируется) |
Контактор | немецкий ШНАЙДЕР（Импортировано) |
Основной технический параметр
Имя | Единица | Параметр |
Круглая труба из мягкой стали | мм | ￠76*3 |
Мин. радиус изгиба | мм | 30 |
Макс. Радиус изгиба (Стандарт) | мм | 350 |
Вылет головы (по центру изгиба) | мм | 600 |
Высота головы (по центру изгиба) | мм | 580 |
Высота центра изгиба (от пола) | мм | 1060 |
Макс. проход стержня внутри позиционера POB | мм | 50 |
Регулируемый ход зажима | мм | 0-136 |
Регулируемый ход через плечо | мм | 300 |
Регулируемый ход отвода оправки | мм | 0-136 |
Макс. Угол изгиба | ° | 190° |
Через эффективное расстояние | мм | 3800 |
Скорость изгиба (макс.) | °/сек | 110 |
Макс. скорость вращения (ось Z) | °/сек | 160 |
Макс. скорость подачи (ось X.) | мм/сек | 800 |
Угол изгиба Точность | ° | ±0,10 |
Угол поворота Точность - ось Z | ° | ±0,10 |
Точность смещения - ось X | мм | ±0,10 |
Мощность серводвигателя изгиба | КВт | 7 |
Мощность серводвигателя вращения | КВт | 1 |
Подача мощности серводвигателя | КВт | 3 |
Система двигателя Власть | КВт | 5.5 |
Гидравлический насос Объем | L | 19 |
Макс. Давление | МПа | 16 |
Д*Ш*В (размер упаковки) | мм | 5000*1200*1350 |
Вес машины | T | около 3,8 |
Конфигурация гидравлической и электронной системы управления
Имя | Производитель |
Гидравлический двигатель | Германия Сименс(Бейде) или Рунмали |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Япония Юкен (Импортируется) |
Нефтяной путь Совет | Тайвань Шанхун (Импортируется) |
Цилиндр | Шанхай Цифан |
Масляная трубка | Чжэцзян |
Сенсорный экран | Тайвань Weinview (импортируется) |
ПЛК | Япония Mitsubishi (Импортируется) |
Серводвигатель | Япония Mitsubishi (Импортируется) |
Контроллер угла | Япония Немикон (Импортируется) |
Переключатель мощности | Тайвань МИНВЭЙ |
Контактор | Шнайдер |
Образцы инструментов
