Вы когда-нибудь задумывались, как металлические трубы идеально изогнуты и не повреждаются? Трубогибочные машины позволяют это сделать. Они жизненно важны во многих отраслях промышленности для точного и эффективного формирования труб. В этом посте вы узнаете, что такое трубогибочный станок, как он работает и почему он необходим в современном производстве.

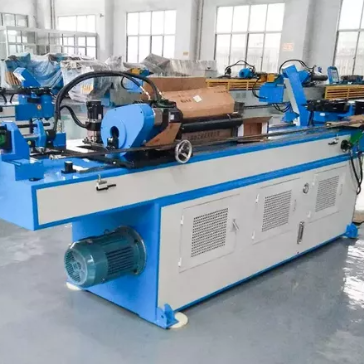

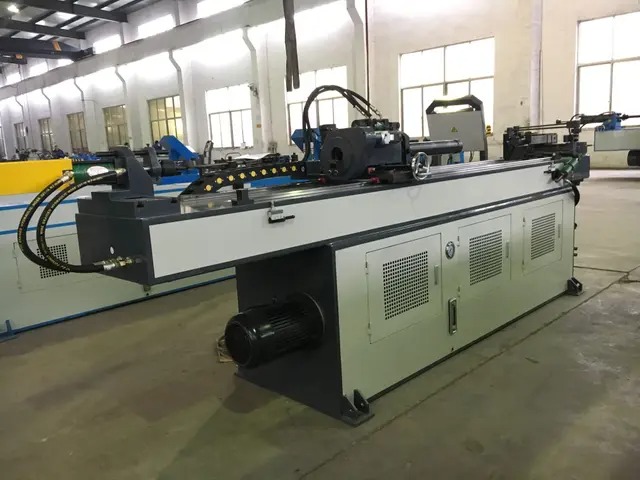

Трубогибочные машины предназначены для придания металлическим трубам или трубкам определенных углов или изгибов без повреждения материала. Они работают, применяя контролируемую силу, чтобы сгибать трубу вокруг фигурного инструмента, называемого матрицей, гарантируя, что труба сохраняет свою прочность и форму.
По своей сути трубогибочный станок сгибает трубу, прочно зажимая ее, а затем заставляя следовать контуру гибочной матрицы. Когда труба изгибается, внешняя стенка растягивается, а внутренняя сжимается. Без надлежащей поддержки это может привести к перекручиванию, сморщиванию или разрушению.
Машина поддерживает трубу на протяжении всего процесса, чтобы предотвратить эти проблемы. Он удерживает трубу на месте и плавно применяет силу для достижения желаемого радиуса и угла изгиба.
Несколько частей работают вместе, чтобы обеспечить плавный и точный изгиб:
Bend Die: основной компонент, задающий радиус изгиба. Во время гибки труба обхватывает эту матрицу.
Зажимная плашка: плотно удерживает трубу напротив гибочной плашки, чтобы предотвратить соскальзывание.
Пресс-форма: поддерживает внешнюю поверхность трубы при ее прохождении через изгиб, удерживая ее прямо до и после изгиба.
Пластина Wiper: расположена на внутреннем радиусе изгиба и предотвращает образование складок, поддерживая сжимающую внутреннюю стенку.
Оправка: инструмент, вставляемый внутрь трубы во время изгиба. Он обеспечивает внутреннюю поддержку, особенно для тонкостенных труб или крутых изгибов, предотвращая разрушение или деформацию.
Ручные трубогибы: они полагаются на физические усилия оператора, использующие рычаги и простые штампы. Они подходят для труб малого диаметра и небольших объемов работ, но им не хватает точности и повторяемости.
Промышленные трубогибочные машины. Эти машины с приводом от гидравлики или электрических сервоприводов обеспечивают большую силу, контроль и точность. Они могут обрабатывать трубы большего размера и сложные изгибы и часто оснащены системой ЧПУ для автоматизации и единообразия.
При изгибе внешняя стенка трубы растягивается, а внутренняя сжимается. Без поддержки это приводит к:
Излом: острые складки или изгибы, ослабляющие трубу.
Сморщивание: внутренняя поверхность сминается из-за сжатия.
Разрушение: Сплющивание или деформация поперечного сечения трубы.
В трубогибочных машинах для поддержания формы трубы используется комбинация зажима, давления и скребков, а также оправок. Зажимная матрица предотвращает скольжение, нажимная матрица поддерживает внешнюю стенку, а зачистная матрица сглаживает внутреннюю стенку. Оправки обеспечивают внутреннюю поддержку, сохраняя трубу круглой, особенно на крутых изгибах или при работе с тонкими материалами.
Примечание. Выбор правильной комбинации матриц и оправок имеет решающее значение для предотвращения дефектов и обеспечения высококачественных гибов труб из разных материалов и толщины.
Трубогибочные станки отличаются мощностью, автоматизацией, точностью и производительностью. Правильный выбор зависит от размера трубы, сложности изгиба, объема выпуска и требований к допускам.
Тип машины | Операция | Основные преимущества | Ограничения | Типичные применения |
|---|---|---|---|---|
Ручной трубогиб | Использует силу рук и механический рычаг. | Портативный, простой и доступный | Ограниченная мощность, точность и повторяемость | Сантехника, электропроводка, периодический ремонт |
Гидравлический трубогиб | Использует гидравлическое давление для приложения изгибающей силы. | Справляется с толстыми стенками и трубами большего размера с постоянной силой. | Более медленные циклы и регулярное обслуживание гидравлики. | Изготовление конструкций и общецеховое производство |
трубогиб с ЧПУ | Автоматически контролирует углы гибки, при этом подача и вращение остаются ручными. | Лучшая повторяемость при умеренных инвестициях | Ограниченная автоматизация и возможность сложного изгиба | Малые и средние тиражи |
трубогиб с ЧПУ | Автоматически контролирует изгиб, подачу и вращение. | Высокая точность, быстрая производительность и стабильные сложные изгибы. | Более высокая стоимость покупки и требования к программированию | Автомобильная, аэрокосмическая, мебельная и серийное производство |
Рулонный гибочный станок | Использует ролики для формирования плавных кривых. | Обеспечивает изгибы большого радиуса с ограниченной деформацией. | Непригоден для крутых или крутых поворотов. | Поручни, арки, рамы, катушки и профили конструкций |
Ручные и гидравлические машины подходят для более простых или мелкообъемных работ. Станки с ЧПУ обеспечивают частичную автоматизацию, а системы с ЧПУ поддерживают сложное крупносерийное производство. Валковые гибочные станки — лучший выбор для плавных изгибов большого радиуса.
Трубогибочные машины играют решающую роль во многих отраслях промышленности. Они позволяют производителям создавать точные, долговечные и функциональные изогнутые трубы и трубки, которые являются важными компонентами различных продуктов и систем. Ниже мы более подробно рассмотрим основные отрасли промышленности, в которых используются трубогибочные машины, и то, как они их используют.
В автомобилестроении трубогибочные машины формируют выхлопные системы, топливопроводы и детали конструкций, такие как каркасы безопасности и компоненты шасси. Здесь жизненно важна точность, поскольку изогнутые трубы должны плотно прилегать к сложным узлам, не допуская утечек и структурных недостатков. Трубогибочные станки с ЧПУ часто производят эти детали, чтобы обеспечить точность и повторяемость, улучшая производительность и безопасность транспортных средств.
Инженеры-механики используют трубогибочные станки для изготовления компонентов промышленного оборудования и гидравлических систем. Изогнутые трубы служат проводниками для жидкостей и газов или конструктивными элементами машин. Возможность производить сложные изгибы без ослабления трубы позволяет создавать более компактные и эффективные конструкции машин. Гидравлические системы особенно выигрывают от плавных изгибов, которые уменьшают потери давления и предотвращают утечки.
В мебельном производстве гнутые металлические трубы образуют каркасы стульев, столов и декоративных конструкций. Эстетическая привлекательность и структурная целостность важны. Трубогибочные машины помогают производителям создавать плавные, последовательные изгибы, которые улучшают дизайн и прочность металлической мебели. Станки с ЧПУ позволяют производить сложные многогибочные детали, отвечающие как функциональным, так и художественным требованиям.
Сельскохозяйственное оборудование часто включает в себя изогнутые трубы для опор конструкций, рам и гидравлических линий. Эти детали должны выдерживать суровые условия эксплуатации и интенсивное использование. Трубогибочные машины позволяют производителям производить долговечные компоненты, соответствующие точным спецификациям, что повышает надежность оборудования и упрощает сборку.
В металлическом строительстве изогнутые трубы образуют трубчатые конструкции, такие как ограждения, поручни и архитектурные элементы. Возможность создавать изгибы большого радиуса или сложные формы повышает безопасность и визуальную привлекательность. Здесь часто используются валковые гибочные станки для получения плавных, плавных изгибов в архитектурных целях. Последовательность и качество необходимы для соответствия строительным нормам и стандартам проектирования.
Системы отопления, вентиляции, кондиционирования воздуха (HVAC) и теплопроводности в значительной степени полагаются на изогнутые трубы для воздуховодов, трубопроводных сетей и соединителей. Плавные изгибы помогают поддерживать эффективный поток воздуха или жидкости, снижая потери энергии и шум. Трубогибочные машины производят эти компоненты быстро и точно, обеспечивая поддержку крупномасштабных монтажных работ и работ по техническому обслуживанию.
Совет: при выборе трубогибочного станка для вашей отрасли учитывайте конкретные размеры труб, материалы и сложность гибки, необходимые для ваших задач, чтобы обеспечить оптимальную производительность и экономическую эффективность.
Трубогибочные машины повышают качество, скорость и эффективность производства. Они также сокращают отходы и производственные затраты.
Преимущество | Простое объяснение |
|---|---|
Высокая точность | Контролирует углы и радиусы изгиба для достижения стабильных результатов |
Меньше отходов | Уменьшает морщины, изломы и неправильные изгибы. |
Более быстрое производство | Быстрое выполнение повторяющихся изгибов с меньшим количеством ручной работы. |
Более прочные детали | Создает непрерывные трубы с меньшим количеством стыков и сварных швов. |
Снижение затрат | Сокращение работ по резке, сварке, сборке и проверке. |
Лучший внешний вид | Создает плавные, чистые кривые |
Гибкие конструкции | Создает сложные формы для различных приложений. |
Эти преимущества делают трубогибочные машины полезными в автомобильной, аэрокосмической, мебельной, строительной и промышленной промышленности.
Гибка труб включает в себя несколько методов, каждый из которых подходит для различных форм труб, материалов и требований к изгибу. Понимание этих процессов помогает выбрать правильную технику с точки зрения качества, эффективности и экономичности.
Гибка вращающейся вытяжкой является одним из наиболее точных методов гибки. Труба зажимается на гибочной матрице, которая вращается, образуя изгиб. В этом методе используется набор матриц, включая зажимную матрицу, нажимную матрицу и зачистную матрицу для поддержки трубы и предотвращения таких дефектов, как морщины или перегибы.
Он идеально подходит для изгибов с малым радиусом и сложных форм, обычно используемых в автомобильных выхлопных системах, гидравлических линиях и каркасах мебели. Точность ротационной гибки обеспечивает постоянство углов и радиусов, что делает ее идеальной для высококачественного производства.
Гибка прессом включает в себя прижатие трубы к фасонной матрице с помощью гидравлического пресса. Труба изгибается, повторяя контур матрицы. Этот процесс проще, но менее точен, чем гибка поворотным вытягиванием.
Его часто используют для изгибов большого радиуса или когда допустима небольшая деформация. Типичные области применения включают детали из конструкционной стали или трубы большого диаметра, где эстетическая отделка менее важна.
При валковой гибке используются три ролика для постепенного изгиба трубы. Труба проходит через регулируемые ролики, которые оказывают давление, создавая плавные, широкие изгибы с большим радиусом.
Этот метод вызывает минимальную деформацию поперечного сечения, сохраняя целостность трубы. Он широко используется в архитектурных конструкциях, перилах и трубчатых конструкциях, где необходимы плавные изгибы на большой длине.
Индукционная гибка нагревает локализованный участок трубы с помощью индукционной катушки. Нагретая область становится податливой, что позволяет сгибать ее с контролируемой силой. После изгиба труба остывает, сохраняя новую форму.
Этот процесс подходит для толстостенных труб или труб большого диаметра, где при холодном изгибе существует риск растрескивания или чрезмерной деформации. В таких отраслях, как нефтехимия и энергетика, индукционная гибка используется для трубопроводов и конструктивных элементов.
Оправки — это внутренние опоры, вставляемые в трубы во время гибки. Они помогают поддерживать форму трубы, предотвращая сплющивание, образование складок или чрезмерное утончение, особенно при тонких стенках или крутых изгибах.
К различным типам оправок относятся оправки с пробками, шаровые оправки и формовочные оправки, каждый из которых подходит для определенных сложностей изгиба.
Гибочные пружины — это гибкие инструменты, вставляемые внутрь труб во время ручной гибки для поддержки стенок и предотвращения их сплющивания. Они распространены в водопроводных трубах из меди или ПВХ малого диаметра.
Методы упаковки заполняют трубу изнутри, чтобы поддержать ее во время изгиба:
Набивка льдом: труба заполняется водным раствором, замораживается, а затем сгибается в холодном состоянии. Замороженный сердечник поддерживает стенки трубы, предотвращая деформацию. Используется для тонких изгибов, например, в музыкальных инструментах.
Набивка смолой: более старый метод, использующий смолу для заполнения трубы. Он обеспечивал хорошую поддержку, но его было трудно очистить, и сейчас он по большей части устарел.
Набивка песком: трубу заполняет мелкий песок, который затем нагревается и сгибается. Песок противостоит внутренней деформации, сохраняя целостность поперечного сечения. Используется для процессов горячей гибки, таких как формовка горячих слябов.
Совет: Выбирайте методы гибки и внутренние опоры с учетом материала трубы, толщины стенки и радиуса изгиба, чтобы минимизировать дефекты и обеспечить качественные изгибы.
Трубогибочные станки необходимы для точной и эффективной формовки металлических труб в современном производстве. Они сокращают количество отходов, улучшают качество и ускоряют производство. Инвестиции в правильные технологии повышают экономию средств и долговечность продукции. Бизнесу следует тщательно оценить свои потребности и проконсультироваться с экспертами для поиска оптимальных решений. Zhangjiagang King Macc предлагает современные трубогибочные машины, которые обеспечивают точность и надежность, помогая компаниям повысить производительность и соответствовать отраслевым стандартам. Используйте их опыт для эффективной модернизации ваших производственных процессов.
Ответ: Трубогибочный станок — это оборудование, предназначенное для придания металлическим трубам или трубкам определенных углов или изгибов без их повреждения с использованием штампов и контролируемой силы.
A: В нем используются зажимные, нажимные и зачистные плашки, а также оправки для поддержки трубы внутри и снаружи во время изгиба, предотвращения перекручивания, сморщивания и разрушения.
Ответ: Станки с ЧПУ обеспечивают более высокую точность, автоматизацию и повторяемость, идеально подходят для сложных изгибов и крупносерийного производства по сравнению с ручными трубогибочными станками.
О: Цена зависит от типа машины (ручная, гидравлическая, с ЧПУ), размера трубы, уровня автоматизации, а также входящих в комплект инструментов или аксессуаров.
О: Проверьте неправильную установку штампа, износ инструмента, неправильное использование оправки или недостаточное давление зажима, чтобы избежать таких дефектов, как морщины или перегибы.
