Вы когда-нибудь задумывались, как трубы получают такую точную форму для строительства и производства? Трубогибочные машины позволяют это сделать. Они экономят время и повышают точность.

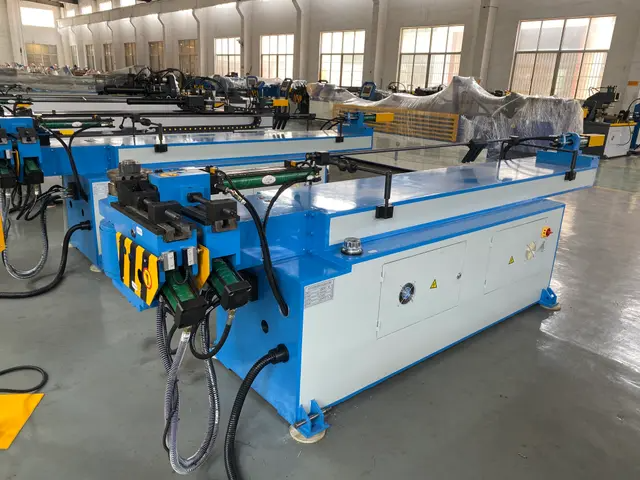

Гидравлический трубогибочный станок использует мощное давление жидкости для плавных и точных изгибов. Это незаменимо при работе с тяжелыми промышленными трубопроводами.
В этом посте вы узнаете, что такое гидравлические трубогибочные машины, почему они важны и как их эффективно использовать.
Понимание различных типов трубогибочных машин поможет вам выбрать тот, который подходит для вашего проекта. Каждая машина имеет свои сильные стороны, подходящие для конкретных задач и материалов. Вот разбивка основных типов, с которыми вы столкнетесь.
Гидравлические гибочные станки используют гидравлическое давление для плавного и мощного изгиба труб. Они превосходно справляются с толстыми и жесткими материалами, такими как сталь и нержавеющая сталь. Эти машины обеспечивают отличный контроль и точность, что делает их идеальными для тяжелых работ. Они также снижают утомляемость оператора, поскольку большую часть работы выполняет гидравлическая система. Вы можете рассчитывать на стабильные изгибы с меньшими ручными усилиями.
Ротационные гибочные машины работают, зажимая трубу и протягивая ее вокруг матрицы фиксированного радиуса. Они популярны для создания плотных и точных изгибов, особенно для труб меньшего диаметра. Эти машины широко распространены в автомобильном и мебельном производстве. Этот метод уменьшает деформацию и отлично подходит для материалов, которым необходимы чистые изгибы без складок.
Гибочные станки с ЧПУ (компьютерное числовое управление) — это высокотехнологичные станки, управляемые компьютерными программами. Они позволяют выполнять сложные, повторяемые изгибы с минимальной человеческой ошибкой. Станки с ЧПУ могут выполнять многоосную гибку, что делает их идеальными для сложных конструкций или крупных производственных циклов. Они сокращают время настройки и повышают производительность, но требуют более высоких первоначальных затрат.
В оправочных станках используется гибкая оправка, вставленная внутрь трубы для поддержки ее во время гибки. Это предотвращает смятие и сморщивание трубы, особенно на изгибах с малым радиусом. Они идеально подходят для тонкостенных или деликатных материалов, таких как алюминиевые или медные трубы. Гибка оправки обеспечивает сохранение формы и диаметра трубы на протяжении всего изгиба.
Выбирайте трубогибочный станок в зависимости от трубы, конструкции изгиба, производственных целей и доступного бюджета.
Фактор выбора | Что следует учитывать | Подходящая машина |
|---|---|---|
Материал трубы | Прочность, формуемость и упругость | Гидравлический, электрический станок или станок с ЧПУ |
Размер трубы и толщина стенки | Диаметр, толщина стенки и требуемая изгибающая сила | Гидравлическая машина для труб большего или толстого размера. |
Сложность изгиба | Количество изгибов, вращение и форма | Станок с ЧПУ для сложных многогибочных деталей |
Радиус изгиба | При крутых изгибах может потребоваться внутренняя поддержка трубы. | Машина для гибки оправок |
Объем производства | Требуемая мощность и время цикла | ЧПУ или автоматизированный станок для больших объемов работ |
Точность | Требуемый угол, радиус и повторяемость | Станок с ЧПУ для жестких допусков |
Бюджет | Затраты на закупку, оснастку, рабочую силу и техническое обслуживание | Ручная или гидравлическая машина для более простой и малообъемной работы. |
Правильная машина должна соответствовать спецификациям труб и производственным требованиям. Это улучшает качество гибки, сокращает отходы и контролирует эксплуатационные расходы.
Совет: при выборе трубогибочного станка учитывайте не только материал и сложность гибки, но и будущие производственные потребности, чтобы в дальнейшем избежать дорогостоящих модернизаций.
Гидравлические трубогибочные машины ценятся за свою мощность, точность и универсальность. Понимание их ключевых особенностей поможет вам использовать эти машины для эффективного и высококачественного выполнения задач по гибке.
Гидравлические гибочные устройства используют давление жидкости для приложения сильной и постоянной силы. Эта мощность позволяет сгибать толстые и прочные материалы, такие как сталь или нержавеющая сталь, без напряжения. Гидравлическая система плавно контролирует усилие, обеспечивая каждый раз чистые повороты. Эта точность имеет решающее значение при работе с деталями, которые должны соответствовать точным спецификациям или стандартам безопасности. В отличие от ручных гибочных станков, гидравлические машины снижают утомляемость оператора и повышают стабильность работы.
Многие гидравлические трубогибочные машины оснащены программируемым управлением. Они позволяют задавать определенные углы, радиусы и последовательность изгиба. После программирования машина точно повторяет эти настройки для каждого изделия. Эта повторяемость жизненно важна в производственных средах, где единообразие имеет значение. Это экономит время за счет исключения ручных настроек и уменьшает количество ошибок, вызванных изменчивостью действий оператора.
Гидравлические трубогибочные машины работают с широким спектром материалов и размеров. Они могут гнуть сталь, нержавеющую сталь, медь, алюминий и другие металлы. Машины подходят для труб различного диаметра и толщины стенок, что делает их пригодными для различных применений. Эта универсальность означает, что вы можете использовать одну машину для нескольких проектов, повышая гибкость вашего магазина и окупаемость инвестиций.
Поскольку гидравлические гибочные станки обеспечивают точные и стабильные изгибы, они сводят к минимуму брак и доработку. Точные изгибы означают, что трубы подходят правильно с первого раза, что снижает необходимость дорогостоящих регулировок. Плавный изгиб также предотвращает такие повреждения, как сморщивание или сплющивание, сохраняя целостность материала. Эта эффективность приводит к более быстрым производственным циклам и снижению материальных затрат.
Гидравлические трубогибочные машины предназначены для эксплуатации в тяжелых условиях. Их прочная конструкция обеспечивает длительный срок службы даже в сложных условиях. Однако для обеспечения бесперебойной работы необходимо регулярное техническое обслуживание. Сюда входит проверка уровней гидравлической жидкости, проверка уплотнений и шлангов, а также смазка движущихся частей. Хорошо обслуживаемые машины сокращают время простоя и сохраняют точность гибки с течением времени.
Совет: Регулярно калибруйте органы управления гидравлическим гибочным станком и проверяйте гидравлические компоненты, чтобы поддерживать точность и продлить срок службы машины.
Выбор правильного материала и размера трубы – это первый шаг к успешной гибке. Разные металлы по-разному реагируют на изгибающие силы. Например, сталь и нержавеющая сталь прочны, но менее гибки и требуют большей мощности и осторожного обращения. Алюминий и медь мягче и легче сгибаются, но им может потребоваться поддержка, чтобы избежать деформации. Кроме того, диаметр трубы и толщина стенки влияют на изгиб материала. Больший диаметр или более толстые стенки требуют большего усилия и подходящего размера матрицы. Всегда сопоставляйте размер трубы с мощностью гибочной машины и матрицами, которые вы планируете использовать.
Прежде чем сгибать, внимательно осмотрите трубку. Ищите вмятины, трещины, ржавчину и другие повреждения. Дефекты могут стать причиной появления слабых мест, которые могут разрушиться или деформироваться при изгибе. Даже небольшие дефекты могут повлиять на окончательную форму и прочность изгиба. Использование поврежденных трубок может привести к потере материала и времени. Если вы обнаружите какие-либо дефекты, замените трубу или, если возможно, отремонтируйте ее, прежде чем продолжить.
Точные расчеты жизненно важны для точных изгибов. Вам необходимо определить:
Угол изгиба: степень изгиба трубы (например, 45°, 90°).
Радиус изгиба: Радиус кривой, часто определяемый размером матрицы (например, 4,5 дюйма).
Длина изгиба: какую длину трубы займет изгиб.
Знание этого поможет вам отметить, где зажать трубу и где начнется изгиб. Например, если ваш угол изгиба составляет 90° на штампе с радиусом 4,5 дюйма, длину трубы в изгибе можно рассчитать, умножив угол на коэффициент (например, 0,078 дюйма на градус). Это гарантирует, что вы отрежете трубу нужной длины и точно сделаете изгибы.
Упругость – это тенденция трубы частично распрямляться после изгиба. Различные материалы и толщины пружинят по-разному. Чтобы компенсировать это, вы обычно наклоняетесь немного дальше заданного угла. Например, если вам нужен изгиб на 90°, но материал пружинит на 3°, согните до 93°. Вы можете измерить упругую отдачу, согнув образец, сбросив давление и проверив угол. Отрегулируйте процесс гибки соответствующим образом, чтобы каждый раз достигать точного угла.
Смазка уменьшает трение между трубой и гибочными плашками. Это предотвращает появление царапин, складок и повреждений материала. Используйте смазку, рекомендованную для вашего материала трубы и гибочного станка. При сложных изгибах или изгибах малого радиуса использование оправки внутри трубы поддерживает ее во время изгиба. Это не дает трубе сплющиваться или сморщиваться на внутреннем изгибе. Всегда проверяйте, что оправка установлена правильно и хорошо смазана.
Очень важно правильно закрепить трубу в машине. Труба должна быть надежно зажата, чтобы предотвратить соскальзывание или смещение во время изгиба. Несоосность приводит к неточному изгибу и может привести к повреждению трубы или машины. Используйте зажимной блок и пресс-формы, чтобы удерживать трубу на месте. Перед началом изгиба дважды проверьте метки совмещения. Точный зажим в сочетании с правильным позиционированием обеспечивает стабильные и повторяемые изгибы.
Совет: Всегда четко маркируйте трубу и дважды измеряйте ее перед тем, как закрепить ее; точная настройка предотвращает дорогостоящие ошибки при гибке.
Использование гидравлического трубогибочного станка на первый взгляд может показаться сложным, но соблюдение четких инструкций поможет вам каждый раз добиваться точных изгибов. Вот подробное руководство, которое проведет вас через этот процесс.
Начните с выбора гибочной матрицы, подходящей для диаметра вашей трубы и желаемого радиуса изгиба. Размер матрицы напрямую влияет на кривизну изгиба. После выбора загрузите трубу в машину. Выровняйте конец трубы так, чтобы он был готов к изгибу, используя заранее отмеченные линии или размеры, чтобы изгиб начинался именно там, где вы хотите.
Затем осторожно расположите трубу напротив гибочной матрицы. Используйте зажимной блок или пресс-форму, чтобы надежно удерживать трубу. Правильный зажим предотвращает соскальзывание или смещение, что может испортить точность изгиба. Прежде чем затягивать зажим, дважды проверьте метки совмещения. Труба должна быть надежно закреплена, но не деформироваться из-за чрезмерной силы зажима.
Зажав трубу, включите гидравлическую систему. Он будет плавно проталкивать трубу вокруг матрицы, создавая изгиб. Надавливайте постепенно, чтобы избежать резких движений или повреждений. Следите за манометром машины и индикатором угла изгиба во время изгиба трубы.
Если трубы требуют малого радиуса или сложных изгибов, перед изгибом вставьте оправку внутрь трубы. Оправка поддерживает трубу изнутри, предотвращая сплющивание, образование складок или сплющивание. Убедитесь, что оправка плотно прилегает и смазана, чтобы она могла легко скользить во время гибки. Используйте его особенно при гибке тонкостенных или мягких материалов.
В течение всего процесса внимательно следите за индикатором угла изгиба. Прекратите изгиб, как только достигнете целевого угла или немного больше, если вам нужно компенсировать пружинение. Кроме того, следите за гидравлическим давлением, чтобы убедиться, что оно находится в безопасных пределах для вашей машины и материала.
После завершения изгиба сбросьте гидравлическое давление и осторожно отсоедините трубу. Снимите трубу и осмотрите изгиб визуально и с помощью измерительных инструментов. Ищите морщины, сплющивания или отклонения от желаемого угла и радиуса.
Если изгиб не идеален, обратите внимание на отклонения. Возможно, вам придется немного отрегулировать настройки станка, положение зажима или угол изгиба. Для нескольких изгибов одной и той же спецификации используйте свои наблюдения для точной настройки процесса. Последовательность достигается за счет тщательной корректировки и повторения практики.
Совет: четко пометьте трубу перед загрузкой и всегда дважды проверяйте выравнивание зажима, чтобы убедиться, что каждый изгиб начинается именно там, где запланировано.
Регулярное техническое обслуживание обеспечивает точность, безопасность и надежность гидравлического трубогибочного станка. Плановый график технического обслуживания позволяет предотвратить непредвиденные поломки, снизить затраты на ремонт и продлить срок службы машины.
Регулярно проверяйте уровень и состояние гидравлической жидкости. Замените загрязненную или старую жидкость в соответствии с графиком технического обслуживания. Осмотрите уплотнения, шланги и фитинги на предмет утечек, трещин или износа. Смажьте подшипники, шарниры и другие движущиеся части, чтобы уменьшить трение.
Содержите машину в чистоте, удаляя с нее пыль, масло и металлическую стружку. Электрические соединения, панели управления, защитные ограждения и устройства аварийной остановки также следует регулярно проверять. Эти простые проверки помогают поддерживать стабильное давление и точность гибки.
Непостоянные углы изгиба могут быть результатом неправильных настроек давления, плохой калибровки или износа гибочных штампов. Утечки в гидравлической системе обычно указывают на повреждение уплотнений, шлангов или незакрепленных фитингов. Быстро заменяйте неисправные детали, чтобы предотвратить дальнейшее повреждение.
Низкий уровень жидкости, загрязненное масло или захваченный воздух могут стать причиной медленного или прерывистого движения. Если машина не запускается, проверьте электропитание, предохранители, выключатели и проводку. Проскальзывание трубы часто происходит, когда хомуты или пресс-формы ослаблены, неправильно отрегулированы или изношены.
Наличие необходимых запасных частей может сократить время простоя производства. Полезные элементы включают гидравлические уплотнения, шланги, фильтры, датчики, переключатели, гибочные матрицы и зажимы. Все запасные части должны соответствовать техническим характеристикам машины.
Модернизация системы управления и программируемые функции могут повысить точность гибки и эффективность производства. Совместимость всегда следует проверять перед установкой новых компонентов.
Операторы должны понимать настройку машины, безопасную эксплуатацию, базовое обслуживание и общие процедуры устранения неполадок. Надлежащее обучение снижает количество ошибок в работе, улучшает качество гибки и защищает как рабочих, так и оборудование.
Записывайте проверки, ремонты, замены жидкости и замененные детали в журнал технического обслуживания. Регулярные проверки и ранний ремонт предотвращают перерастание небольших неисправностей в серьезные неисправности, помогая трубогибочной машине обеспечивать надежную работу с течением времени.
Гидравлические трубогибочные машины обеспечивают мощную и точную гибку различных материалов. Успех зависит от тщательной подготовки и понимания пружинящего эффекта. Правильный выбор станка и инструментов обеспечивает точные и эффективные гибки. Партнерство с экспертами улучшает обучение и техническое обслуживание, обеспечивая долгосрочную надежность. Будущие тенденции включают интеграцию программного обеспечения для повышения точности и производительности. Компания Zhangjiagang King Macc предлагает передовые гидравлические трубогибочные машины, известные своей долговечностью и простотой в использовании, обеспечивая качество и квалифицированное обслуживание ваших проектов.
A: Трубогибочный станок формирует трубы, применяя силу. Гидравлические трубогибочные машины используют гидравлическое давление для плавной и точной гибки толстых или жестких материалов, снижая утомляемость оператора.
Ответ: Гидравлические машины обеспечивают мощную и точную гибку тяжелых материалов, таких как сталь, с стабильными результатами и меньшими ручными усилиями по сравнению с ротационными или оправочными гибочными станками.
Ответ: Выберите правильный материал и размер трубы, проверьте ее на наличие дефектов, рассчитайте угол и радиус изгиба, нанесите смазку и надежно закрепите трубу в трубогибочном станке.
О: Регулярно проверяйте гидравлическую жидкость, осматривайте уплотнения и шланги, смазывайте движущиеся части, очищайте поверхности и проверяйте функции безопасности, чтобы обеспечить надежную работу.
