Описание продукта
Модель: 76 × 2A × 1
Характеристики машины
GM-SB-76CNC Серия Численного управления. Одноголовный изгиб трубопровода-это продукт из комбинации с нашей технологией и передовой итальянской технологией, интегрированной с машиной, гидравлическим и электричеством. Эта серия принимает операционную панель VDU с сенсорным экраном, которая может вводить, хранить и отображать различные данные и порядок изгиба, Y, B, C Три координата движений под контролем точного промышленного компьютера могут реализовать полную меру-полет или отключить быстрое изгиб, машина CNC также с расширенными функциями, такими как защита от изгиба Spring Back, ошибки, атмосфера, атмосфера, атмосфера, атмосферная защита и атмосфера.
Основной технический параметр
| Имя | Единица | Параметр |
| Круглая трубка из мягкой стали | мм | ¢ 76*4 |
| Нержавеющая сталь | мм | ¢ 76*3 |
| Легкий сплав, отжигая круглая трубка | мм | ¢ 76*6 |
| Пробирку с мягкой сталью | мм | 60*60*3 |
| Прямоугольная трубка мягкой стали | мм | 65*55*3 |
| Сплошная сплошная стержня с мягкой сталью | мм | ¢35 |
| Сплошная сплошная стержня с мягкой сталью | мм | 30*30 |
| Мин изгибающий радиус | мм | 30 |
| Максимум Радиус изгиба (стандарт) | мм | 350 |
| Голова навес (в центре изгиба) | мм | 600 |
| Высота головы (в центре изгиба) | мм | 580 |
| Высокая высота центра (с пола) | мм | 1060 |
| Максимум Бар проход внутри POB Popicerner | мм | 50 |
| Зажим регулируемый ход | мм | 0-136 |
| Регулируемый ход | мм | 300 |
| Регулируемый ход ретракции оправки | мм | 0-136 |
| Максимум Угол изгиба | ° | 190 ° |
| Через эффективное расстояние | мм | 4000 |
| Скорость изгиба (макс.) | °/с | 30 |
| Максимум Скорость вращения (ось z) | °/с | 160 |
| Максимум Скорость кормления (ось X.) | мм/сек | 800 |
| Точность угла изгиба | ° | ± 0,10 |
| Точность угла поворота - ось z | ° | ± 0,10 |
| Точность смещения - ось x | мм | ± 0,10 |
| Мощность сервопривода вращения | КВт | 1.5 |
| Кормление мощности сервопривода | КВт | 1.5 |
| Мощность системы | КВт | 7.5 |
| Объем гидравлического насоса | L | 23 |
| Максимум Давление | МПА | 16 |
| L*w*h (размер упаковки) | мм | 4800*1200*1350 |
| Вес машины | T | Около 3,5 |
Конфигурация гидравлической и электронной системы управления
| Имя | Производитель |
| Гидравлический мотор | Германия Siemens ( Beide ) или Runmali |
| Гидравлический насос | Вуси Туоли |
| Гидравлический клапан | Япония Юкен ( импортирован ) |
| Нефтяная доска | Тайвань Шангун ( импортирован ) |
| Цилиндр | Шанхай Qifan |
| Сенсорный экран | Тайвань Вайнвью ( импортирован) |
| ПЛК | Япония Mitsubishi ( импортирован ) |
| Сервомотор | Япония Mitsubishi ( импортирован ) |
| Угловой контроллер | Япония Немион ( импортирован ) |
| Контактор | Немецкий Шнайдер |
| Трансформатор | Вуси Синью |

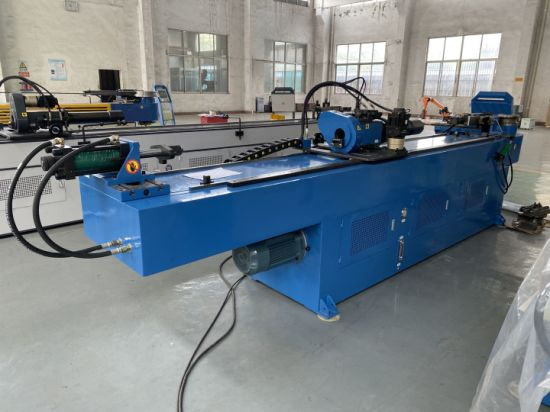

Модель: GM-SB-76CNC-2A-1S Photo (только для вашей ссылки)
Изгибая кубика с зажимом давление давление на
матрицу .
