Гибка труб необходима во многих отраслях промышленности, от строительства до автомобилестроения. Трубогибочный станок точно формирует трубы для сложных систем. В этой статье мы рассмотрим ключевые компоненты машины для гибки труб. Вы узнаете, как эти детали работают вместе, обеспечивая точные и эффективные изгибы.
Гибочная матрица — это сердце любой машины для гибки труб. Этот компонент формирует трубу, формируя ее по заданному радиусу. Выбор гибочной матрицы имеет решающее значение, поскольку он определяет окончательную форму и угол трубы. Существуют различные типы гибочных штампов, в том числе:
● V-образные штампы: обычно используются для стандартных задач гибки.
● U-образные плашки: идеально подходят для изгибов с малым радиусом и обеспечивают лучшую поддержку труб меньшего размера.
● Матрицы специального профиля. Разработанные для особых нужд гибки, эти матрицы могут быть адаптированы к конкретным проектам.
Правильный выбор гибочной матрицы гарантирует, что процесс гибки останется плавным, а труба сохранит свою целостность, не вызывая трещин и деформаций.
Зажимная плашка играет решающую роль в фиксации трубы на месте во время процесса гибки. Эта матрица удерживает трубу напротив гибочной матрицы, чтобы предотвратить любое движение, которое может привести к неточным изгибам. Правильное выравнивание и давление необходимы для обеспечения точности гибки. Если зажимная плашка смещена или закреплена ненадежно, труба может сместиться, что приведет к нестабильным результатам и потенциальному повреждению.
После того, как труба зажата на месте, нажимная матрица прикладывает постоянное усилие, чтобы прижать трубу к гибочной матрице. Это гарантирует, что труба остается в контакте с матрицей на протяжении всего процесса гибки. Пресс-форма помогает создавать плавные изгибы без каких-либо зазоров и складок на поверхности трубы. Это особенно важно при работе с толстостенными трубами, так как обеспечивает равномерный изгиб без чрезмерной деформации.
Пластина стеклоочистителя отвечает за предотвращение образования складок или сплющивания на внутреннем радиусе изгиба. При изгибе внутренняя поверхность трубы испытывает напряжение, что может привести к деформации. Пластина зачистки прикладывает усилие к внутренней части изгиба, поддерживая трубу и обеспечивая плавный внутренний радиус. Это особенно важно при сгибании таких материалов, как сталь, алюминий и нержавеющая сталь, где внутренние деформации могут поставить под угрозу целостность трубы.
Оправка – это внутренняя опорная конструкция, которая размещается внутри трубы при изгибе. Он предотвращает разрушение трубы под давлением, особенно при изгибе малых радиусов. Оправки доступны в различных типах, в том числе:
● Оправки с хвостовиком: используются для стандартных операций гибки.
● Оправки корпуса: обеспечивают дополнительную поддержку тонкостенных труб.
● Шаровые оправки: используются в ситуациях, когда трубе требуется дополнительная внутренняя поддержка, не вызывающая деформации.
Оправки обеспечивают сохранение формы и прочности трубы на протяжении всего процесса гибки, что делает их незаменимыми для достижения высококачественных результатов, особенно при сложных изгибах.

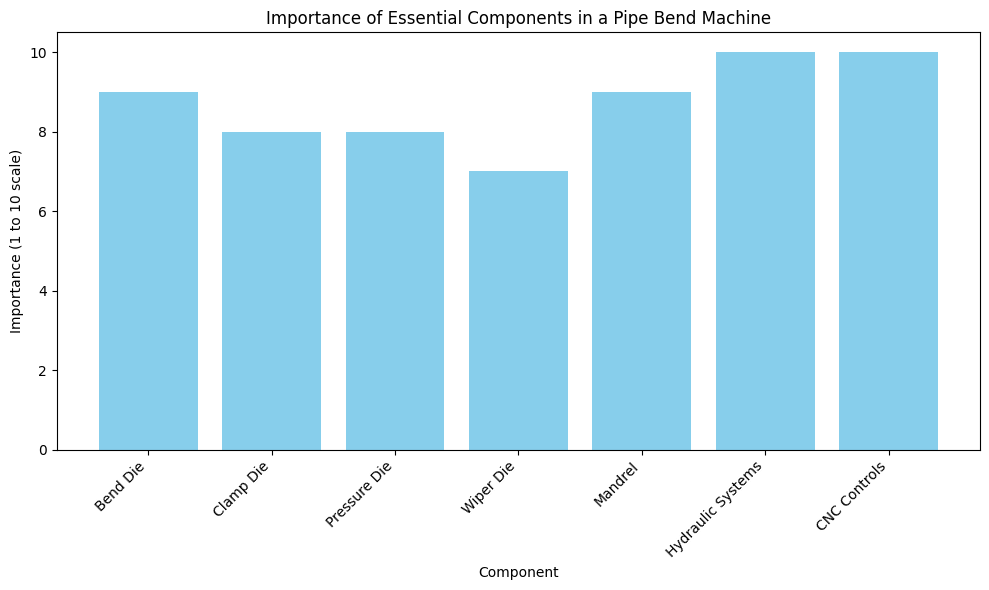

Компонент | Функция |
Бенд Дайм | Формирует трубу по заданному радиусу. |
Зажим Die | Фиксирует трубу на месте во время изгиба. |
Пресс-форма | Прикладывает силу, обеспечивающую контакт трубы с гибочной головкой. |
Стеклоочиститель Die | Предотвращает появление складок и деформаций по внутреннему радиусу изгиба. |
Манрель | Предотвращает разрушение трубы при изгибе малого радиуса. |
Гидравлические системы | Обеспечьте силу для изгиба за счет гидравлического давления. |
Средства управления ЧПУ | Автоматизируйте процесс гибки для обеспечения точности и постоянства. |
Гидравлические системы являются неотъемлемой частью работы современных трубогибочных машин, особенно для тяжелых условий эксплуатации. Эти системы используют гидравлическое давление для приложения силы, что позволяет машине сгибать толстые трубы с минимальными усилиями. К основным компонентам гидравлической системы относятся:
● Насосы: отвечают за создание гидравлического давления, необходимого для изгиба.
● Цилиндры: преобразуют гидравлическое давление в механическую силу, проталкивая трубу в процессе изгиба.
● Клапаны: контролируйте поток гидравлической жидкости, обеспечивая подачу нужного давления в нужное время.
Гидравлические системы известны своей эффективностью и способностью работать с большими толстостенными трубами, что делает их идеальными для отраслей, где требуется гибка в тяжелых условиях, таких как строительство и автомобилестроение.
Системы ЧПУ (числового программного управления) произвели революцию в процессе гибки труб. Автоматизируя последовательность гибки, системы ЧПУ обеспечивают более высокую точность и стабильность. Эти системы позволяют операторам задавать определенные углы изгиба, радиусы и другие параметры, гарантируя, что каждый изгиб будет идентичен. Трубогибочные станки с ЧПУ особенно полезны для сложных гибок под разными углами и для крупносерийного производства. Автоматизация процесса снижает количество человеческих ошибок и повышает общую эффективность производства, что делает станки с ЧПУ ценным активом при любой операции гибки труб.
В современных трубогибочных станках используются серводвигатели, обеспечивающие точный контроль углов и скоростей гибки. Эти двигатели позволяют машине выполнять точную настройку процесса гибки в режиме реального времени. Датчики работают в тандеме с серводвигателями, отслеживая положение трубы, давление и другие важные факторы, что позволяет немедленно вносить коррективы для обеспечения идеального изгиба. Интеграция серводвигателей и датчиков повышает гибкость и точность процесса гибки труб, особенно при выполнении высокоточных задач.
Рама трубогибочного станка обеспечивает структурную опору, необходимую для точной и стабильной гибки. Прочная и жесткая рама необходима для предотвращения нежелательных вибраций или смещений во время процесса гибки. Рамы обычно изготавливаются из высококачественной стали или других прочных материалов, способных выдерживать напряжения, возникающие при изгибе толстых труб. Хорошо сконструированная рама гарантирует, что машина сможет выдерживать высокие нагрузки и сохранять точность на протяжении всей работы.
Направляющие ролики и направляющие помогают проводить трубу через гибочную машину, обеспечивая плавное движение во время процесса. Эти компоненты уменьшают трение, позволяя трубе свободно перемещаться без сопротивления, которое может вызвать деформацию или повреждение. Правильно выровненные ролики и направляющие необходимы для сохранения целостности трубы и обеспечения плавного изгиба.
В трубогибочных машинах используется несколько типов матриц, каждый из которых имеет определенное назначение:
● Гибочные штампы: придайте форму изгиба.
● Зажимные плашки: удерживают трубу на месте во время гибки.
● Пресс-формы: приложите усилие к трубе, чтобы обеспечить правильный изгиб.
Материал матрицы также важен, так как он может повлиять на качество гибки. Например, стальные матрицы идеально подходят для гибки стальных труб, а для гибки алюминия можно использовать более мягкие материалы, такие как бронза.
Со временем штампы могут изнашиваться из-за постоянного использования, что может повлиять на качество гибок. Регулярный осмотр и техническое обслуживание штампов имеют решающее значение для обеспечения их эффективной работы. Изношенные штампы следует незамедлительно заменять, чтобы не ухудшить точность изгибов. Правильное техническое обслуживание также продлевает срок службы трубогиба, уменьшая необходимость дорогостоящего ремонта.
Тип штампа | Цель | Идеально подходит для |
Бенд Дайм | Формирует трубу по радиусу изгиба. | Общая гибка труб |
Зажим Die | Удерживает трубу устойчиво во время изгиба. | Сохранение точности |
Пресс-форма | Запрессовывает трубу в гибочную матрицу. | Обеспечение плавного изгиба |
Стеклоочиститель Die | Предотвращает появление морщин на внутреннем радиусе. | Изгибы малого радиуса |
Современные трубогибочные машины оснащены усовершенствованными системами управления, которые позволяют операторам точно настраивать такие параметры, как скорость гибки, угол и давление. Эти системы могут быть ручными или цифровыми, причем цифровые системы обеспечивают более точный контроль и автоматизацию. Цифровые системы управления помогают уменьшить количество ошибок и повысить общую эффективность процесса гибки, обеспечивая оптимальную работу машины.
Безопасность является важнейшим фактором при эксплуатации трубогибочного станка. Большинство современных машин оснащены кнопками аварийной остановки, защитными ограждениями и датчиками, которые обеспечивают работу машины в безопасных пределах. Операторы должны быть обучены следовать надлежащим протоколам безопасности, таким как ношение защитного снаряжения и обеспечение отсутствия препятствий в рабочей зоне. Эти функции безопасности помогают предотвратить несчастные случаи и травмы во время работы.
Трубогибочная машина имеет решающее значение для отраслей, требующих точной гибки труб. Понимание основных компонентов, таких как гибочная матрица, зажимная матрица и системы ЧПУ, помогает оптимизировать процессы гибки. Выбор подходящей машины в соответствии с потребностями вашего проекта обеспечивает лучшую точность, эффективность и производительность. Компания Zhangjiagang King Macc Machinery Manufacturing Co., Ltd. предлагает высококачественные машины для гибки труб, обеспечивающие отличное соотношение цены и качества, точность, долговечность и производительность для различных промышленных применений.
A: К основным компонентам машины для гибки труб относятся гибочная матрица, зажимная матрица, напорная матрица, скребковая матрица, оправка, гидравлические системы и элементы управления с ЧПУ. Каждая деталь играет решающую роль в обеспечении точной и эффективной гибки труб.
A: Гибочная матрица используется для придания трубе формы определенного радиуса. Это важно для создания желаемого угла изгиба и обеспечения целостности трубы во время процесса.
Ответ: Зажимная плашка фиксирует трубу на месте во время изгиба, предотвращая ее смещение и обеспечивая точность и однородность изгиба на протяжении всего процесса.
Ответ: Системы управления ЧПУ автоматизируют процесс гибки, повышая точность и стабильность. Они позволяют выполнять точную регулировку и получать повторяемые результаты при выполнении сложных задач по гибке.
A: Оправка поддерживает внутреннюю часть трубы во время изгиба, предотвращая разрушение и обеспечивая изгибы малого радиуса без повреждения трубы.
Ответ: Общие проблемы с машиной для гибки труб включают неточные изгибы, ненормальный шум, неисправности гидравлики и изношенные штампы. Регулярное техническое обслуживание и калибровка могут помочь предотвратить эти проблемы.
