Характеристики машины
Серия адаптирована, в частности, к профессиональным требованиям мирового рынка. Все детали, структура и символы соответствуют европейским стандартам машиностроения. Наш профессиональный опыт и чертежи электрических, электронных, гидравлических и механических схем от известных компаний позволяют модернизировать системы машин до точных и привлекательных характеристик.

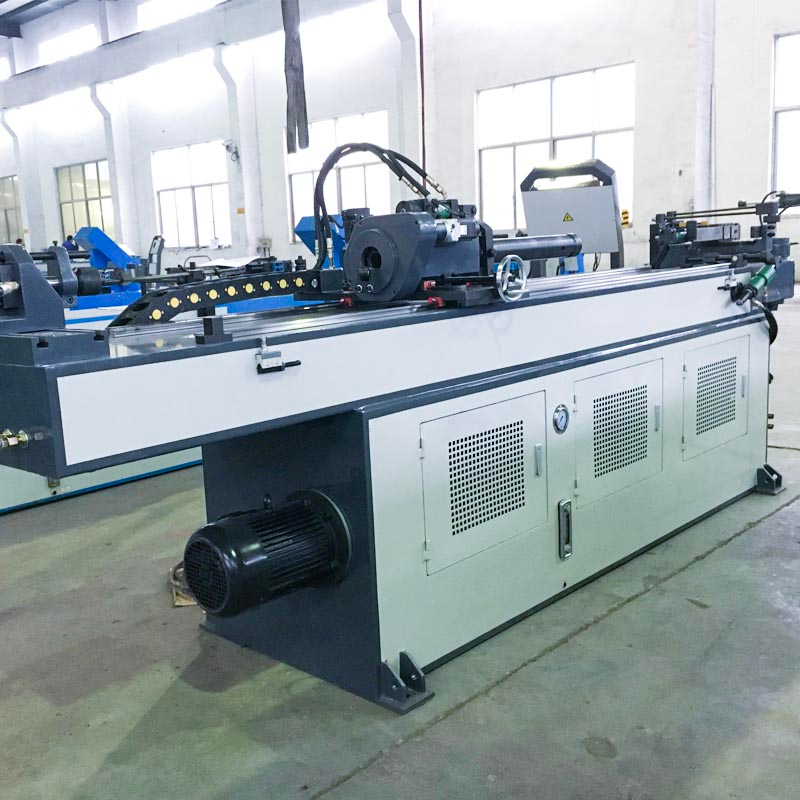

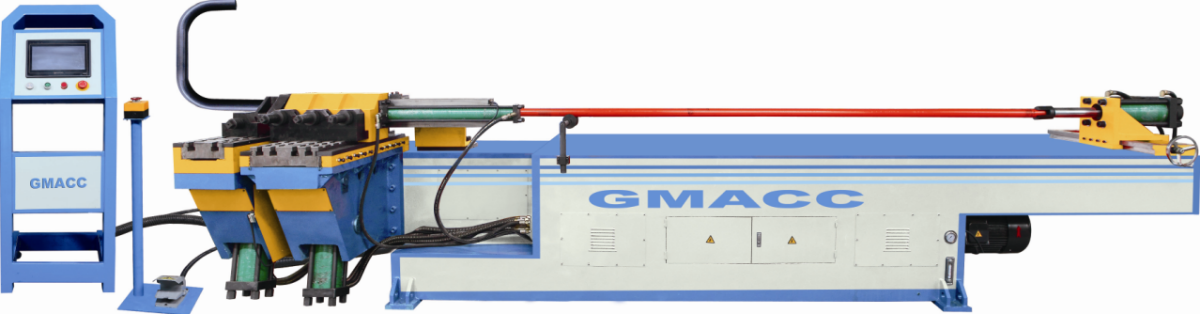

Одноголовочный трубогибочный станок серии GM-SB-CNC с числовым программным управлением - это продукт, сочетающий в себе наши технологии и передовые итальянские технологии, интегрированные с машиной, гидравликой и электричеством. В этой серии используется панель управления с сенсорным экраном VDU, которая может вводить, сохранять и отображать различные данные и порядок изгиба. Y, B, C три координаты движения под прецизионным управлением промышленным компьютером могут реализовать полностью автоматическую оправку на оправке или оправку без быстрой гибки, станок с ЧПУ также с расширенными функциями, такими как компенсация возврата пружины изгиба компонентов, сигнал самодиагностики ошибок, хранение в памяти после отключения питания автоматическая смазка и защита безопасности. Передовые технологии, высокая надежность автоматизации, интегрированная конструкция - все это делает трубогибочный станок с ЧПУ первым в мире станком для обработки труб.
Главный технический параметр
Имя | Единица измерения | Параметр |
Круглая труба из мягкой стали | мм | ￠ 38 * 2 |
Нержавеющая сталь | мм | ￠ 32 * 2 |
Отожженная круглая труба из легкого сплава | мм | ￠ 40 * 3 |
Квадратная труба из мягкой стали | мм | 25 * 25 * 2 |
Прямоугольная труба из мягкой стали | мм | 30 * 20 * 2 |
Круглый пруток из мягкой стали | мм | ￠ 16 |
Пруток квадратного сечения из мягкой стали | мм | 15 * 15 |
Мин. радиус изгиба | мм | 20 |
Максимум. Радиус изгиба (стандартный) | мм | 200 |
Свес головы (на центре гибки) | мм | 500 |
Высота головы (по центру гибки) | мм | 360 |
Высота центра гибки (от пола) | мм | 945 |
Максимум. барный проход внутри P.O.B. позиционер | мм | 50 |
Регулируемый ход зажима | мм | 0-90 |
Регулируемый ход плеча | мм | 256 |
Регулируемый ход отвода оправки | мм | 0-76 |
Максимум. Угол изгиба | ° | 190 ° |
Через эффективное расстояние | мм | 3200 |
Скорость гибки (макс.) | ° / сек | 60 |
Максимум. скорость вращения (ось Z) | ° / сек | 200 |
Максимум. скорость подачи (ось X.) | мм / сек | 1000 |
Угол гибки Точность | ° | ± 0,10 |
Угол поворота Точность - ось Z | ° | ± 0,10 |
Точность переключения - ось X | мм | ± 0,10 |
Мощность серводвигателя вращения | КВт | 0.4 |
Подача мощности серводвигателя | КВт | 0.75 |
Мощность двигателя системы | КВт | 4 |
Объем гидравлического насоса | L | 17 |
Максимум. Давление | МПа | 16 |
Д * Ш * В (размер упаковки) | мм | 4000 * 700 * 1300 |
Вес машины | T | ОКОЛО 1.5 |
Конфигурация гидравлической и электронной системы управления
Имя | Производитель |
Гидравлический мотор | Германия Сименс (Бейде) или Рунмали |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Японский юкен (импорт) |
Доска масляного пути | Тайвань, Шанхун (импорт) |
Цилиндр | Шанхай Цифань |
Сенсорный экран | Тайвань Weinview (импортировано) |
ПЛК | Япония Mitsubishi (импорт) |
Регулятор угла | Япония Nemicon (импорт) |
Переключить мощность | Тайвань Минвэй |
Серводвигатель вращения / подачи | Япония Mitsubishi (импорт) |
Контактор | Шнайдер |

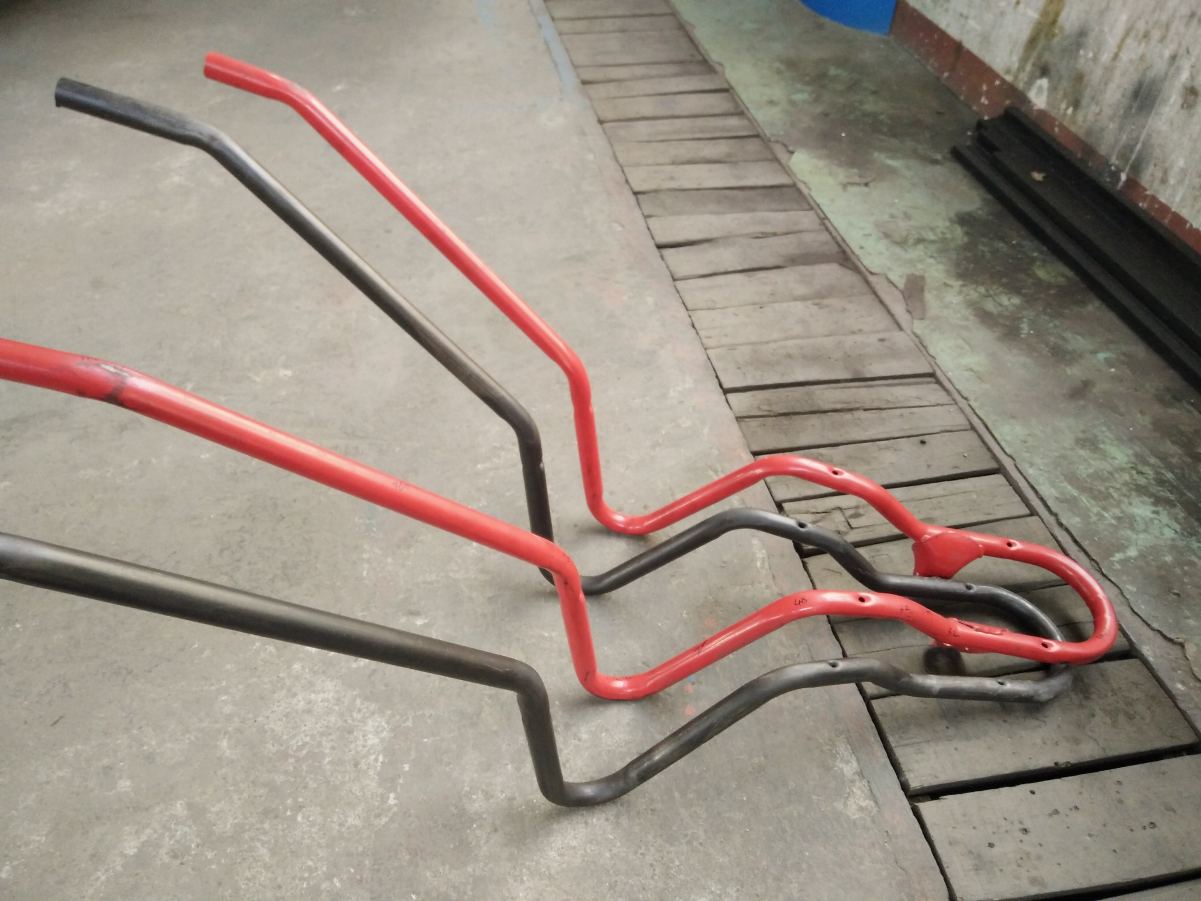

Образцы гибки
Образцы инструментов
