Этапы изготовления трубогибочного станка

Роликовая гибочная машина обычно представляет собой продукт, ориентированный на технологию обработки материалов, эластичных пластмасс плюс технологию управления. В этой статье будет подробно представлена ​​конструкция валковой гибочной машины, чтобы можно было понять, как она будет производиться.

• Компоненты конкретного трубогибочного станка

• Технические аспекты трубогиба

• Правило гибки трубогиба

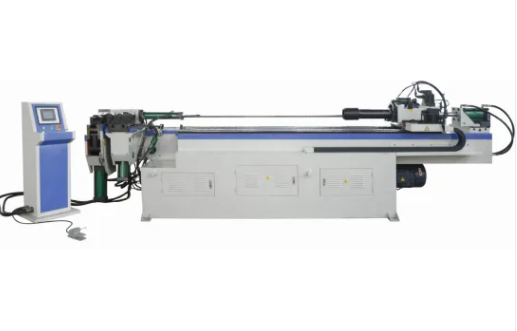

Компоненты трубогибочного станка

• Коромысло, его функция заключается в обеспечении соответствия радиуса изгиба колена техническим характеристикам, а его зажимное гнездо должно ограничивать отскок стальной трубы во время процесса гибки трубы.

• Насосная станция обычно делится на два компонента: высокого давления и низкого давления для создания мощности для открытия и закрытия с помощью направляющего ролика, коромысла, оснащенного зажимным цилиндром седла, открытия и закрытия в патроне тележки фактического толкающего устройства и открытие и закрытие выпрямляющего ролика.


• Устройство направляющих роликов состоит из двух групп, включающих направляющие ролики, рамы, включающей систему прижимной передачи. Открытие и закрытие направляющего ролика осуществляется с помощью гидравлического привода, и его функция будет заключаться в завершении горизонтального изгиба стальной трубы с помощью коромысла.


• Приводное устройство может быть источником энергии этого толкающего устройства.


• Выпрямляющий валик. Он предотвращает вертикальную деформацию во время процесса гибки и используется вместе с плавающим антиэллиптическим приспособлением, чтобы обеспечить соответствие эллиптичности конкретной стальной трубы после гибки необходимому.


• Толкающее устройство (состоящее из тележки, станины, привода на всю длину, тяговой цепи и т. д.) выталкивает стальную трубу вперед, а стальная водопроводная труба изгибается под действием коромысла и направляющего ролика.

Технические проблемы с трубогибом

Гибочная машина выполняет гибку труб и гибку листов. В ситуации чистого изгиба, когда труба с наружным диаметром D, включая капитальную толщину стенки t, изгибается под действием внешнего момента M, наружная стенка трубы в нейтральном слое подвергается растягивающему напряжению σ1 вдоль при этом стенка трубки становится тоньше; внутренняя труба в нейтральном слое. Стенка испытывает растягивающее напряжение σ1, плюс стенка трубы утяжеляется. Более того, форма поперечного сечения изменяется от круглой до приблизительно эллиптической формы под действием объединенных сил F1 и F2. Если деформация слишком велика, на внешней стенке трубы появятся трещины, а на внутренней стенке - морщины.

Образование ими деформации трубогиба зависит от относительного радиуса изгиба R/D, а также относительной толщины t/D. Чем меньше интервал R/D и t/D, тем больше степень деформации. Чтобы обеспечить качество, связанное с трубопроводной арматурой, проникновение деформации должно контролироваться в допустимом диапазоне. Предел изгиба труб зависит не только от механических свойств материала и метода изгиба, но также учитывает требования использования водопровода.

Принцип изгиба трубогиба

Принцип изгиба, присущий трубогибу, в типичных обстоятельствах имеет следующие две ситуации, а именно гибку назад и намотку.

Оба имеют свои положительные и отрицательные стороны:

Намоточный тип в основном используется для скручивания квадратных труб, и его конструкция сложна, в то время как рулонный тип особенно используется для скручивания круглых труб, а также может использоваться для скручивания квадратных ватерлиний, но не так эффективен, как намоточный тип. , тем не менее структура проста. Следовательно, устройство для гибки стали использует валковый тип гибки.

Действия по сгибанию трубы примерно следующие:

• Оставьте по первому прямому участку и зажмите ватерлинию.

• Изгиб.

• Ослабьте зажимной блок, возьмите трубку и заново отлейте форму. Проверьте форму трубки контрольного приспособления в соответствии со стандартным испытанием формы трубки и исправьте ее.

• Повторяйте шаг 1 вправо, пока труба не станет изогнутой.

Компания Zhangjiagang King-Macc Machinery Production может предоставить клиентам удовлетворенную гибку труб в соответствии с вашим накопленным опытом проектирования и большим количеством экспериментов.
