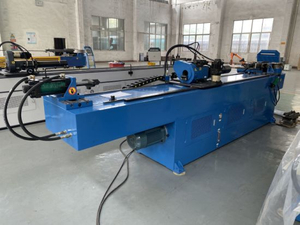

Обзор полностью автоматического трубогиба GM-38NCBA

GM-38NCBA — это полностью автоматический трубогиб с одной головкой, созданный для производителей компонентов, которым требуется повторяемая гибка труб малого диаметра в больших объемах. Оснащенный сервоприводом осей подачи (Y), вращения (B) и гибки (C) под управлением ПЛК, станок автоматически выполняет последовательность нескольких изгибов после загрузки программы. Он обрабатывает трубы из углеродистой, мягкой стали, нержавеющей стали, алюминия, меди, латуни и сплавов с максимальной способностью к изгибу 38 × 2 мм.

Ось гибки достигает 60°/сек, ось вращения – 200°/сек, а ось подачи – 1000 мм/сек, при этом все три оси сохраняют точность до ±0,10° или ±0,10 мм. В ПЛК можно сохранить до 200 программ гибки и вызывать их через сенсорный экран в виде диалогового окна, что сокращает время переключения между запусками продукта. Оправка может включаться или выключаться автоматически в зависимости от требований к толщине стенки и радиусу, а компенсация упругого возврата осуществляется в системе управления.

Технические параметры трубогибочного станка с ЧПУ GM-38NCBA

Стандартные характеристики автоматического трубогиба GM-38NCBA

GM-38NCBA включает в себя гидравлический зажим, угол изгиба, управляемый энкодером, и направляющий модуль с возможностью вспомогательного нажатия. Стандартные функции включают ручной, полуавтоматический и полностью автоматический режимы работы; счетчик, сохраняющий количество заготовок после отключения питания; автоматическая смазка; самодиагностика ошибок с сигнализацией; и ограничить защиту. Подвижный ножной переключатель обеспечивает автоматический запуск, паузу и аварийную остановку.

В гидравлической системе используется индивидуальное управление клапанами для каждого действия, что призвано продлить срок службы гидравлических компонентов. Сенсорная панель поддерживает несколько языков по запросу, а система управления сохраняет сохраненные программы после выключения питания. Дополнительные функции включают в себя медленный реверс стержня, медленный изгиб и ожидаемое извлечение оправки для обработки тонкостенных или косметических поверхностей.

Машина производится в соответствии с системой управления качеством ISO 9001 производителя и имеет маркировку CE. Коммерческие пользователи, которым требуется электротехническая сертификация в Северной Америке, должны подтвердить покрытие UL/CSA на этапе предложения. Производитель сообщает о производственной мощности этой модельной линейки в 5000 единиц в год, что обеспечивает возможность повторных заказов для корпоративных клиентов, увеличивающих объем выпускаемой продукции.

Промышленное применение трубогиба GM-38NCBA

GM-38NCBA предназначен для бизнес-покупателей в сфере производства автомобильных компонентов, производства мебели, производства систем отопления, вентиляции и кондиционирования воздуха, сборки оборудования для фитнеса и производства корпусов медицинских устройств. Его эффективное расстояние 2200 мм и диапазон радиусов изгиба 20–200 мм охватывают типичные трубчатые детали, такие как рамы сидений, рули, выхлопные коллекторы, конвейерные рельсы и опорные кронштейны.

Для промышленных клиентов, сравнивающих автоматические гибочные станки, трехосная сервоконфигурация GM-38NCBA отличает его от станков с ЧПУ только с гидравлическим приводом: подача и вращение позиционируются серводвигателями, а не вручную, что сокращает время наладки для многогибочных деталей и обеспечивает постоянную повторяемость при длительных производственных циклах. Системный двигатель мощностью 4 кВт и масляный насос объемом 14 л обеспечивают максимальное давление 16 МПа, а занимаемая площадь 3500 × 700 × 1300 мм соответствует стандартной планировке мастерских.

Часто задаваемые вопросы о полностью автоматическом трубогибочном станке GM-38NCBA

Какие материалы трубок можно сгибать с помощью GM-38NCBA?

Машина предназначена для труб из углеродистой, мягкой стали, нержавеющей стали, алюминия, сплавов, меди и латуни, а также цельных стержней, квадратных, прямоугольных, овальных и профильных профилей.

Какова максимальная производительность и точность гибки?

Максимальная способность к изгибу составляет 38×2 мм. Точность изгиба, поворота и подачи оценивается в пределах ±0,10° или ±0,10 мм. Максимальный угол изгиба составляет 190°.

Сколько программ может хранить ПЛК?

ПЛК хранит до 200 программ гибки, которые отображаются на диалоговом сенсорном экране и сохраняются после отключения питания.

Является ли GM-38NCBA настоящим станком с ЧПУ?

В GM-38NCBA используются серводвигатели на осях подачи (Y), вращения (B) и изгиба (C) с замкнутым контуром управления под управлением ПЛК. Это обеспечивает полностью автоматическую гибку с программным управлением и многоосевой координацией, что соответствует работе класса ЧПУ для этой категории станков.

Каковы размеры, вес и требования к мощности?

Габариты в упаковке 3500×700×1300 мм, масса машины 2,0 тонны, мощность двигателя системы 4 кВт с максимальным гидравлическим давлением 16 МПа. Для устройства требуется стандартное промышленное трехфазное питание.
