GM-100CNC-2A-1S
GMACC
8462219000
Описание товара
Серия адаптирована, в частности, к профессиональным требованиям мирового рынка. Все детали, структура и символы соответствуют европейскому стандарту машиностроения. Наш профессиональный опыт и чертежи электрических, электронных, гидравлических и механических схем от известных компаний позволяют модернизировать системы машин до точных и привлекательных характеристик.

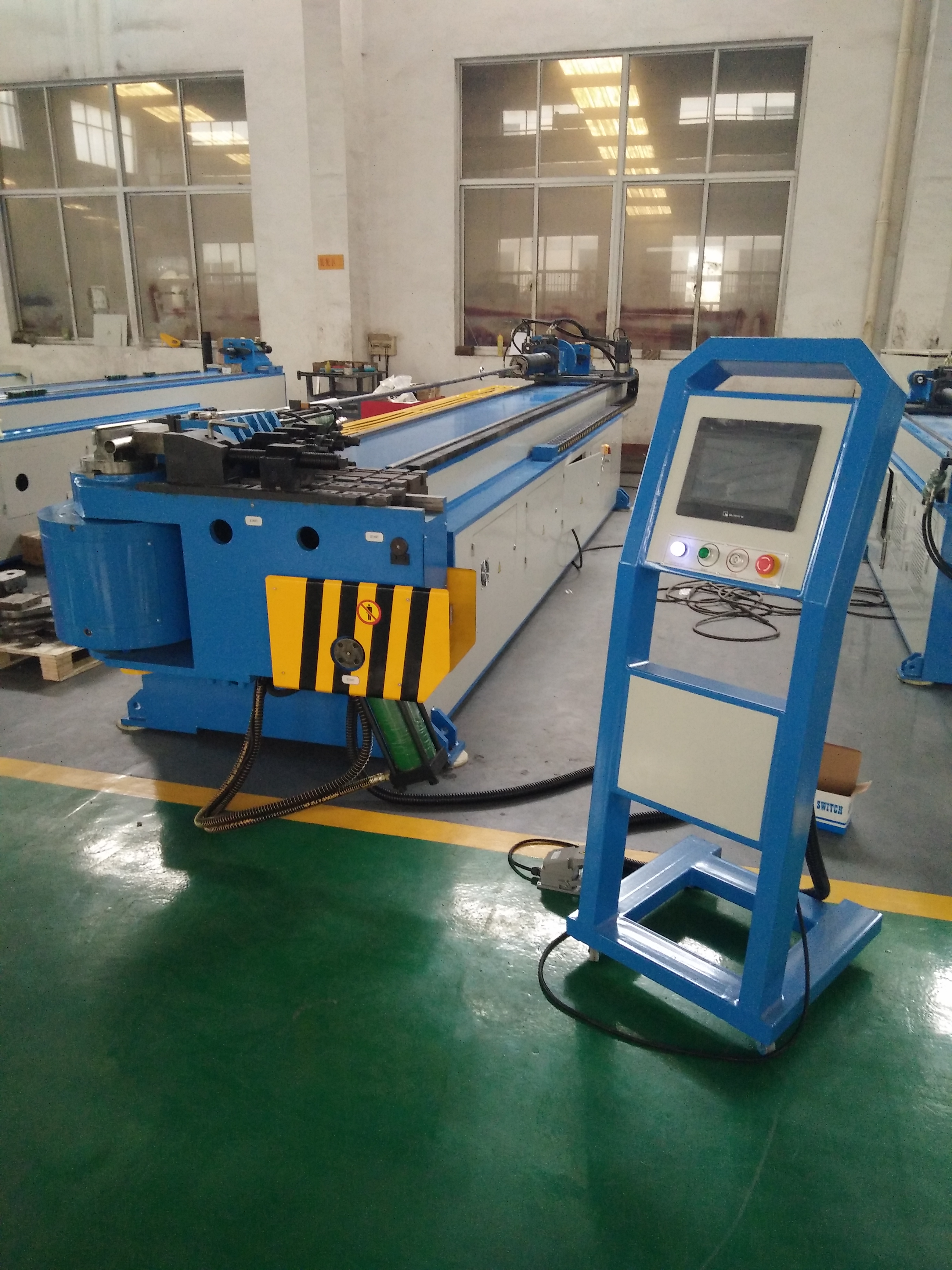

GM-SB-Одноголовочный трубогибочный станок с числовым программным управлением серии CNC является продуктом сочетания наших технологий и передовых итальянских технологий, интегрированных со станком, гидравликой и электричеством. В этой серии используется панель управления с сенсорным экраном VDU, которая может вводить, сохранять и отображать различные данные и порядок изгиба. Y, B, C три координаты движения под прецизионным управлением промышленным компьютером могут реализовать полностью автоматическую оправку на оправке или оправку без быстрой гибки, станок с ЧПУ также с расширенными функциями, такими как компенсация возврата пружины изгиба компонентов, сигнал самодиагностики ошибок, хранение в памяти после отключения питания автоматическая смазка и защита безопасности. Передовые технологии, высокая надежность автоматизации, интегрированная конструкция - все это делает трубогибочный станок с ЧПУ первым в мире станком для обработки труб.
Имя | Единица измерения | Параметр |
Круглая труба из мягкой стали | мм | ￠100*8 |
Нержавеющая сталь | мм | ￠100*5 |
Отожженная круглая труба из легкого сплава | мм | ￠100*10 |
Квадратная труба из мягкой стали | мм | 70 *70 *6 |
Прямоугольная труба из мягкой стали | мм | 75 *65*6 |
Круглый пруток из мягкой стали | мм | ￠40 |
Пруток квадратного сечения из мягкой стали | мм | 35*35 |
Мин. радиус изгиба | мм | 40 |
Максимум. Радиус изгиба (стандартный) | мм | 400 |
Свес головы (на центре гибки) | мм | 460 |
Высота головы (по центру гибки) | мм | 610 |
Высота центра гибки (от пола) | мм | 1140 |
Максимум. барный проход внутри P.O.B. позиционер | мм | 70 |
Регулируемый ход зажима | мм | 0-140 |
Регулируемый ход плеча | мм | 350 |
Регулируемый ход отвода оправки | мм | 0-150 |
Максимум. Угол изгиба | ° | 190 ° |
Чтrдостаточно эффективное расстояние | мм | 4000 |
Скорость гибки (макс.) | ° / сек | 25 |
Максимум. скорость вращения (ось Z) | ° / сек | 160 |
Максимум.подачаскорость (ось X.) | мм / сек | 500 |
Угол гибки Точность | ° | ± 0,10 |
Угол поворота Точность - ось Z | ° | ± 0,10 |
Точность переключения - ось X | мм | ± 0,10 |
Мощность серводвигателя вращения | КВт | 1.5 |
Подача мощности серводвигателя | КВт | 1.5 |
Системный двигательМощность | КВт | 11 |
ГидравлическийНасос Объем | L | 30 |
Максимум. Давление | МПа | 16 |
Д * Ш * В (размер упаковки) | мм | 5300 *1350 * 1200 |
Вес машины | T | О КОМПАНИИ 4.8 |
Имя | Производитель |
Гидравлический мотор | Германия Сименс (Бейде) или Рунмали |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Японский юкен (импорт) |
Доска масляного пути | Тайвань Шанхун（Импортный） |
Цилиндр | ШанхайQifan |
Сенсорный экран | ТайваньWeinview（Импортный) |
ПЛК | Япония Mitsubishi (импорт) |
Регулятор угла | Япония Nemicon (импорт) |
Переключить мощность | Тайвань Минвэй |
Серводвигатель вращения / подачи | Япония Mitsubishi (импорт) |
Контактор | Шнайдер |
