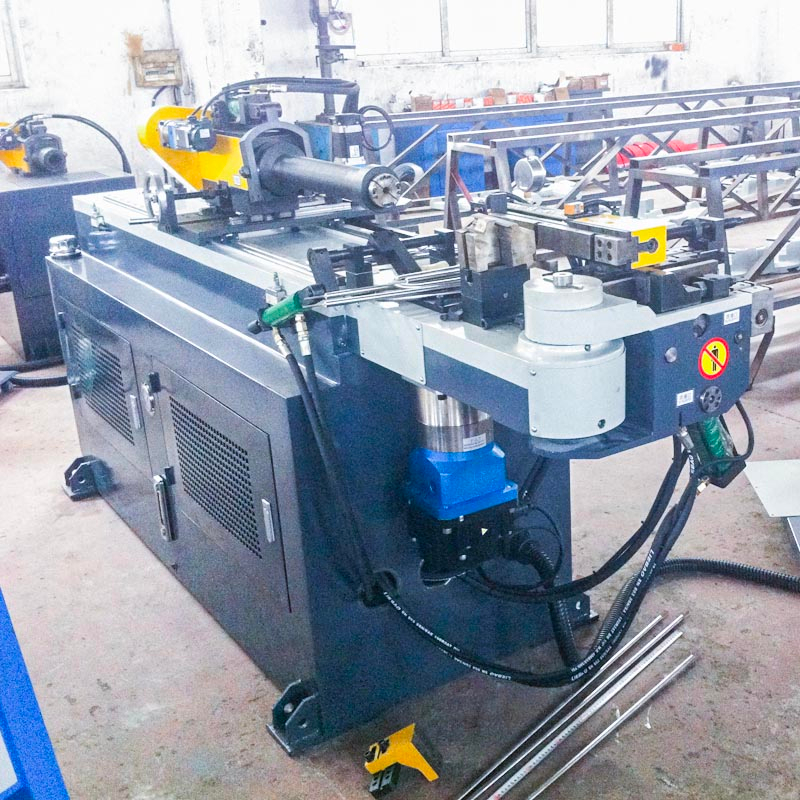

Автоматический трубогибочный станок GM-SB-28CNC

штат:
Количество:

Характеристики машины

Серия адаптирована, в частности, к профессиональным требованиям мирового рынка. Все детали, структура и символы соответствуют европейским стандартам машиностроения. Наш профессиональный опыт и чертежи электрических, электронных, гидравлических и механических схем от известных компаний позволяют модернизировать системы машин до точных и привлекательных характеристик.

Одноголовочный трубогибочный станок серии GM-SB-CNC с числовым программным управлением - это продукт, сочетающий в себе наши технологии и передовые итальянские технологии, интегрированные с машиной, гидравликой и электричеством. В этой серии используется панель управления с сенсорным экраном VDU, которая может вводить, сохранять и отображать различные данные и порядок изгиба. Y, B, C три координаты движения под прецизионным управлением промышленным компьютером могут реализовать полностью автоматическую оправку на или оправку с быстрой гибкой, станок с ЧПУ также с расширенными функциями, такими как компенсация изгиба компонентов от пружины, сигнал самодиагностики ошибок, хранение в памяти после выключения питания. Передовые технологии, высокая надежность автоматизации, интегрированная конструкция - все это делает трубогибочный станок с ЧПУ первым в мире станком для обработки труб.


Главный технический параметр

Имя

Единица измерения

Параметр

Круглая труба из мягкой стали

мм

¢ 28 * 2

Нержавеющая сталь

мм

¢ 28 * 1,5

Отожженная круглая труба из легкого сплава

мм

¢ 30 * 3

Квадратная труба из мягкой стали

мм

20 * 20 * 1,5

Прямоугольная труба из мягкой стали

мм

25 * 15 * 1,5

Круглый пруток из мягкой стали

мм

¢ 12

Пруток квадратного сечения из мягкой стали

мм

12 * 12

Мин. радиус изгиба

мм

20

Максимум. Радиус изгиба (стандартный)

мм

180

Свес головы (на центре гибки)

мм

600

Высота головы (по центру гибки)

мм

300

Высота центра гибки (от пола)

мм

950

Максимум. барный проход внутри P.O.B. позиционер

мм

50

Регулируемый ход зажима

мм

0-66

Регулируемый ход плеча

мм

256

Регулируемый ход отвода оправки

мм

0-45

Максимум. Угол изгиба

°

190 °

Через эффективное расстояние

мм

3200

Скорость гибки (макс.)

° / сек

180

Максимум. скорость вращения (ось Z)

° / сек

280

Максимум. скорость подачи (ось X.)

мм / сек

1000

Угол гибки Точность

°

± 0,10

Угол поворота Точность - ось Z

°

± 0,10

Точность переключения - ось X

мм

± 0,10

Мощность серводвигателя гибки

КВт

2

Мощность серводвигателя вращения

КВт

0.4

Подача мощности серводвигателя

КВт

0.4

Мощность двигателя системы

КВт

2.2

Максимум. Давление

МПа

16

Д * Ш * В (размер упаковки)

мм

4200 * 650 * 1300

Вес машины

T

ОКОЛО 1.5


Конфигурация гидравлической и электронной системы управления

Имя

Производитель

Гидравлический мотор

Германия Сименс (Бейде) или Рунмали

Гидравлический насос

Уси Туоли

Гидравлический клапан

Японский юкен (импорт)

Доска масляного пути

Тайвань, Шанхун (импорт)

Цилиндр

Шанхай Цифань

Масляная трубка

Чжэцзян

Сенсорный экран

Тайвань Weinview (импортировано)

ПЛК

Япония Mitsubishi (импорт)

Регулятор угла

Япония Nemicon (импорт)

Переключить мощность

Тайвань Минвэй

Серводвигатель вращения / подачи

Япония Mitsubishi (импорт)

Трансформатор

Уси Синьюй


Образцы гибки


Образцы инструментов
