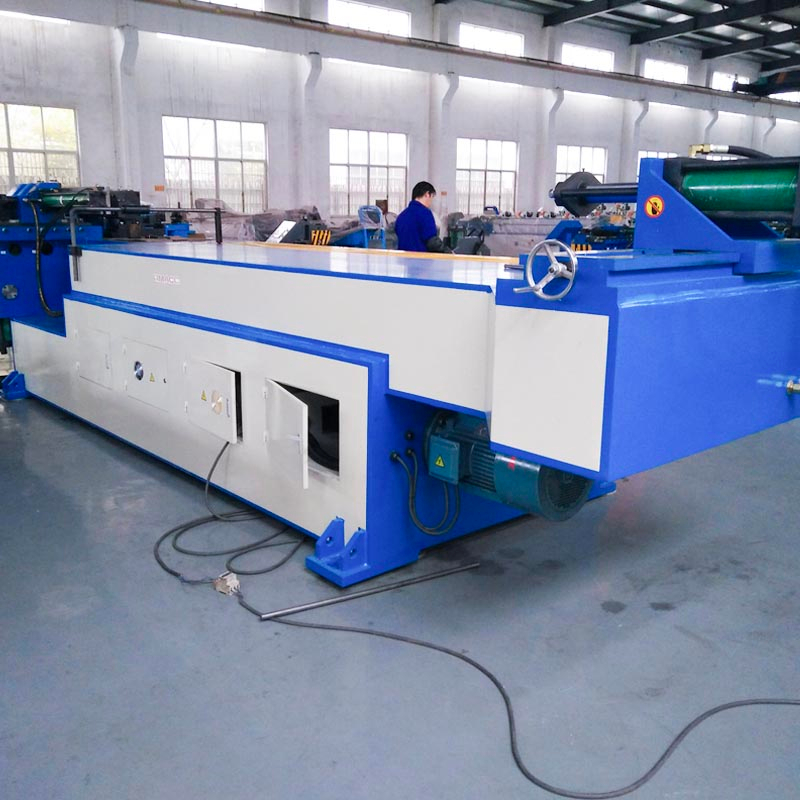

Характеристики машины
Полный гидравлический привод, управляемый ПЛК с сенсорным экраном или гибочной машиной для текстовых труб, оснащенный устройствами для зажима труб, направляющей формой, оправкой, устойчивостью к сминанию, вспомогательным толканием, гибкой труб и т. Д. Этот профессиональный, высокоскоростной и экономичный европейский трубогибочный станок с гидравлическим приводом может сгибать металлические трубы различных размеров, как нормальной, так и нестандартной формы, а углы гибки контролируются высокоточным импортным кодировщиком, который обеспечивает высокую точность этой машины.
Главный технический параметр
Имя | Единица измерения | Параметр |
Круглая труба из мягкой стали | мм | 168 * 18 |
Нержавеющая сталь | мм | 168 * 12 |
Отожженная круглая труба из легкого сплава | мм | 168 * 20 |
Квадратная труба из мягкой стали | мм | 150 * 150 * 12 |
Прямоугольная труба из мягкой стали | мм | 155 * 145 * 12 |
Круглый пруток из мягкой стали | мм | 95 |
Пруток квадратного сечения из мягкой стали | мм | 85 * 85 |
Мин. радиус изгиба | мм | 60 |
Максимум. Радиус изгиба (стандартный) | мм | 750 |
Свес головы (на центре гибки) | мм | 718 |
Высота головы (по центру гибки) | мм | 880 |
Высота центра гибки (от пола) | мм | 1180 |
Максимум. Угол изгиба | ° | 190 ° |
Через эффективное расстояние | мм | 5600 |
Скорость гибки (макс.) | ° / сек | 8 |
Угол гибки Точность | ° | ± 0,10 |
Мощность двигателя системы | КВт | 22 |
Объем гидравлического насоса | L | 56 |
Максимум. Давление | МПа | 16 |
Д * Ш * В (размер упаковки) | мм | 7200 * 2200 * 1450 |
Вес машины | T | 14 |
Конфигурация гидравлической и электронной системы управления
Имя | Производитель |
Гидравлический мотор | Германия Сименс (Бейде) или Рунмали |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Японский юкен (импорт) |
Цилиндр | Шанхай Цифань |
Сенсорный экран | Тайвань Weinview (импортировано) |
ПЛК | Япония Mitsubishi (импорт) |
Регулятор угла | Япония Nemicon (импорт) |
Переключить мощность | Тайвань Минвэй |
Контактор | Немецкий SCHNEIDER (импорт) |
Трансформатор | Уси Синьюй |
Образцы гибки
Образцы инструментов
