GM-100NCB
GMACC
8462219000
Характеристики машины

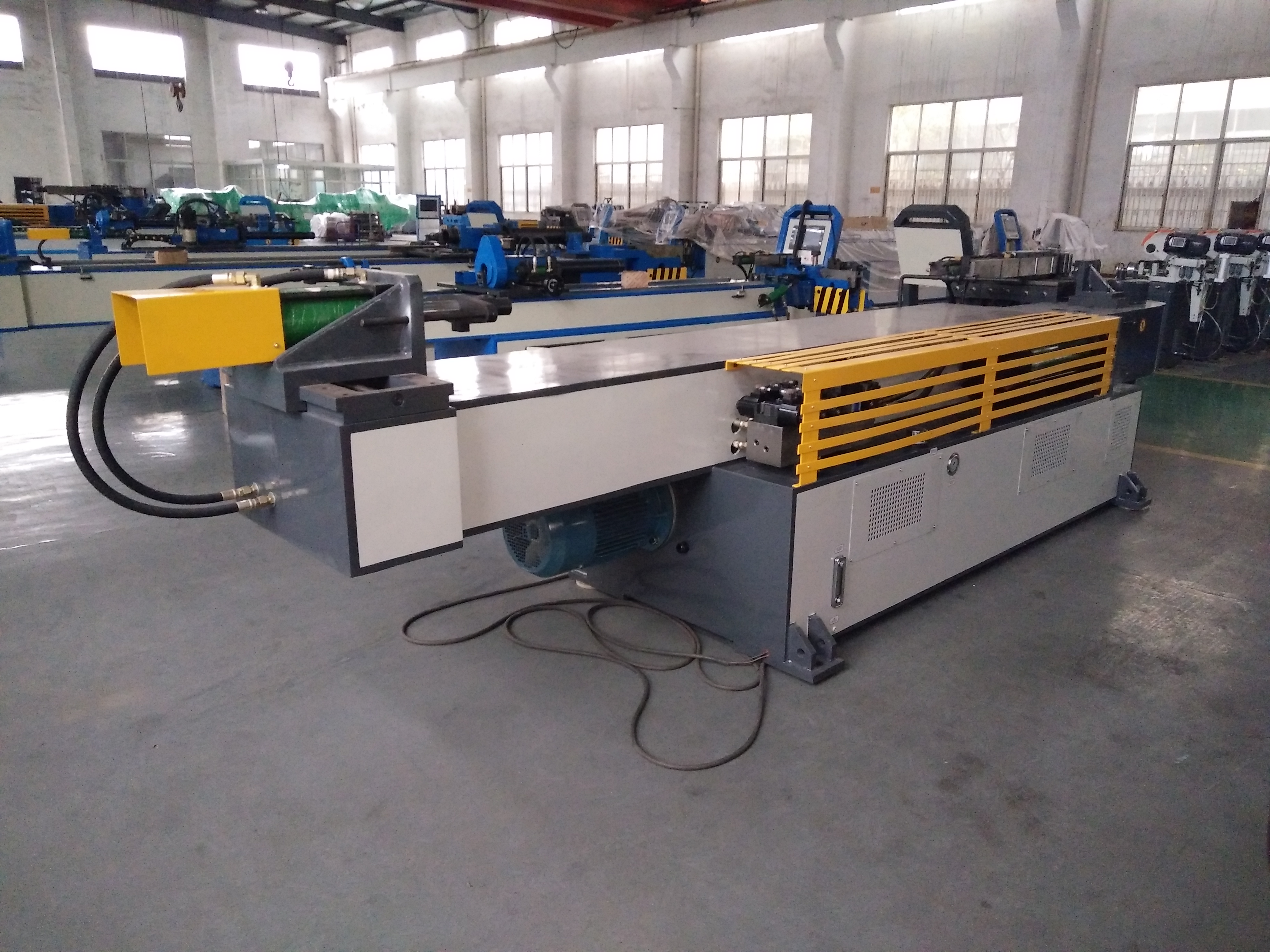

Технические параметры и конфигурация для автоматической трубыГибкаСтанок GM-SB-100NCB
Полный гидравлический привод, управление с помощью ПЛК с сенсорным экраном или текстомтрубогибочная машина, оборудованные приспособлениями для зажима труб, направляющими формами, оправкой, стойкой к сминанию, вспомогательным толканием, гибкой труб и т.д.При гидравлическом управлении этот профессиональный, высокоскоростной иэкономическийЕвропейский трубогибочный станок может сгибать различныеизмерениеметаллические трубы нормальной и нестандартной формы и bконечные углы контролируются высокоточным импортным кодировщикомчто обеспечивает высокую точность этой машины.
ØГлавный технический параметр
Имя | Единица измерения | Параметр |
Круглая труба из мягкой стали | мм | ￠100*8 |
Квадратная труба из мягкой стали | мм | 70 *70 *6 |
Прямоугольная труба из мягкой стали | мм | 75*65 *6 |
Круглый пруток из мягкой стали | мм | ￠45 |
Пруток квадратного сечения из мягкой стали | мм | 40*40 |
Мин. радиус изгиба | мм | 40 |
Максимум. Радиус изгиба (стандартный) | мм | 400 |
Свес головы (на центре гибки) | мм | 460 |
Высота головы (по центру гибки) | мм | 610 |
Высота центра гибки (от пола) | мм | 1140 |
Максимум. Угол изгиба | ° | 190 ° |
Чтrдостаточно эффективное расстояние | мм | 4000 |
Скорость гибки (макс.) | ° / сек | 25 |
Угол гибки Точность | ° | ± 0,10 |
Системный двигательМощность | КВт | 11 |
Максимум. Давление | МПа | 16 |
Д * Ш * В (размер упаковки) | мм | 5300 *1350 * 1200 |
Вес машины | T | О КОМПАНИИ 4.5 |
Имя | Производитель |
Гидравлический мотор | Германия Siemens （Beide） / Runmali |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Японский юкен (импорт) |
Доска масляного пути | Тайвань Шанхун（Импортный） |
Цилиндр | ШанхайQifan |
Сенсорный экран | ТайваньWeinview（Импортный) |
ПЛК | Япония Mitsubishi (импорт) |
Регулятор угла | Япония Nemicon (импорт) |
Переключить мощность | Тайвань Минвэй |
Трансформатор | Уси Синьюй |
Контактор | SCHNEIDER |
Главный технический параметр
Имя | Единица измерения | Параметр |
Круглая труба из мягкой стали | мм | ￠ 100 * 8 |
Квадратная труба из мягкой стали | мм | 70 * 70 * 6 |
Прямоугольная труба из мягкой стали | мм | 75 * 65 * 6 |
Круглый пруток из мягкой стали | мм | ￠ 45 |
Пруток квадратного сечения из мягкой стали | мм | 40 * 40 |
Мин. радиус изгиба | мм | 40 |
Максимум. Радиус изгиба (стандартный) | мм | 400 |
Свес головы (на центре гибки) | мм | 460 |
Высота головы (по центру гибки) | мм | 610 |
Высота центра гибки (от пола) | мм | 1140 |
Максимум. Угол изгиба | ° | 190 ° |
Через эффективное расстояние | мм | 4000 |
Скорость гибки (макс.) | ° / сек | 25 |
Угол гибки Точность | ° | ± 0,10 |
Мощность двигателя системы | КВт | 11 |
Максимум. Давление | МПа | 16 |
Д * Ш * В (размер упаковки) | мм | 5300 * 1350 * 1200 |
Вес машины | T | О КОМПАНИИ 4.5 |
Конфигурация гидравлической и электронной системы управления
Имя | Производитель |
Гидравлический мотор | Германия Siemens （Beide） / Runmali |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Японский юкен (импорт) |
Доска масляного пути | Тайвань, Шанхун (импорт) |
Цилиндр | Шанхай Цифань |
Сенсорный экран | Тайвань Weinview (импортировано) |
ПЛК | Япония Mitsubishi (импорт) |
Регулятор угла | Япония Nemicon (импорт) |
Переключить мощность | Тайвань Минвэй |
Трансформатор | Уси Синьюй |
Контактор | SCHNEIDER |

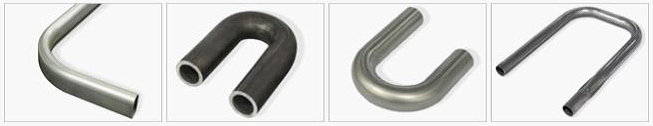

Образцы гибки

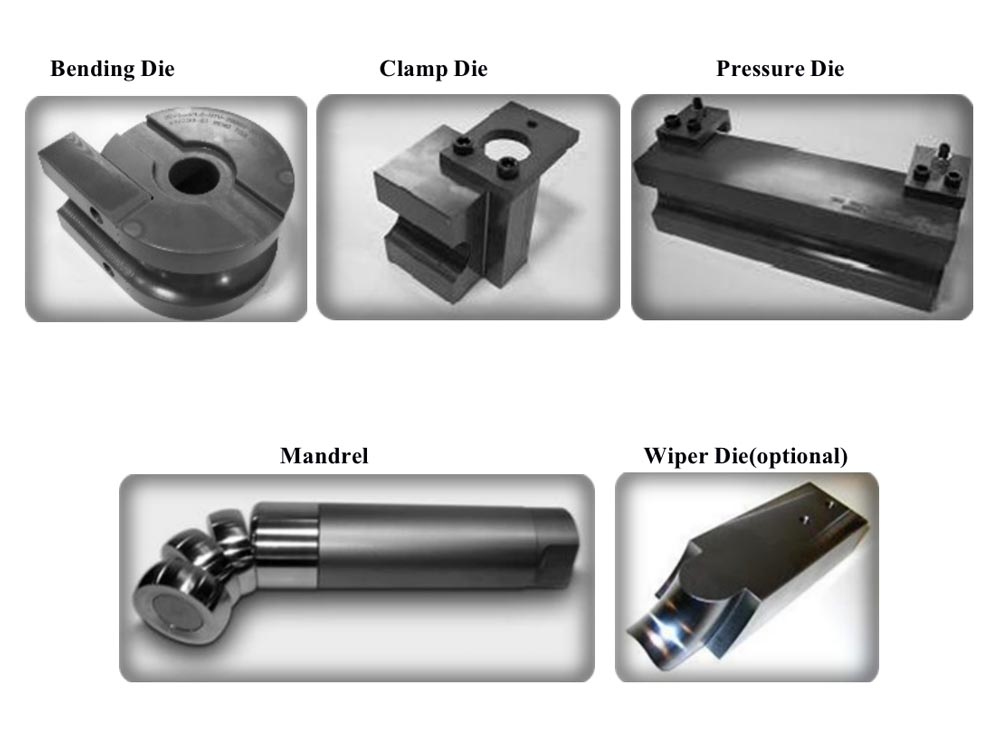

Образцы инструментов
