Характеристики машины

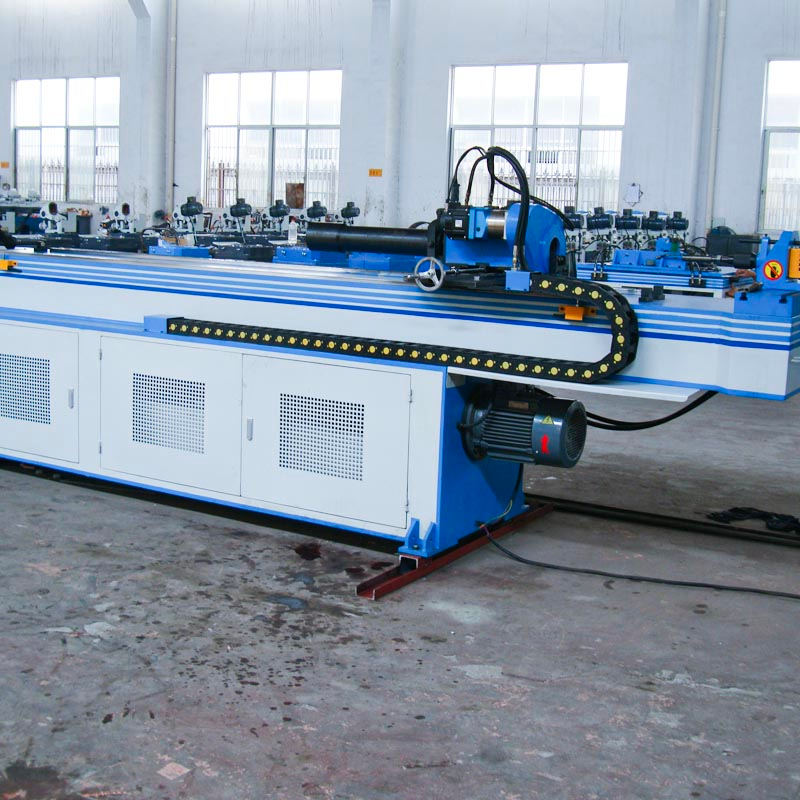

Одноголовочный трубогибочный станок серии GM-SB-76CNC с числовым программным управлением - это продукт, сочетающий в себе наши технологии и передовые итальянские технологии, интегрированный с машиной, гидравликой и электричеством. В этой серии используется панель управления с сенсорным экраном VDU, которая может вводить, хранить и отображать различные данные и порядок изгиба, Y, B, C, три координаты движений под прецизионным контролем промышленного компьютера, могут реализовать полностью автоматическую оправку на или оправку с быстрой гибкой с подачей, вращением и изгибом, все приводится в движение серводвигателем. Станок с ЧПУ также с расширенными функциями, такими как компенсация изгиба пружины компонентов, сигнал самодиагностики ошибок, сохранение памяти после выключения питания, автоматическая смазка и защита безопасности,
Главный технический параметр
Имя | Единица измерения | Параметр |
Круглая труба из мягкой стали | мм | ￠ 76 * 3 |
Мин. радиус изгиба | мм | 30 |
Максимум. Радиус изгиба (стандартный) | мм | 350 |
Свес головы (на центре гибки) | мм | 600 |
Высота головы (по центру гибки) | мм | 580 |
Высота центра гибки (от пола) | мм | 1060 |
Максимум. барный проход внутри P.O.B. позиционер | мм | 50 |
Регулируемый ход зажима | мм | 0–136 |
Регулируемый ход плеча | мм | 300 |
Регулируемый ход отвода оправки | мм | 0–136 |
Максимум. Угол изгиба | ° | 190 ° |
Через эффективное расстояние | мм | 3800 |
Скорость гибки (макс.) | ° / сек | 110 |
Максимум. скорость вращения (ось Z) | ° / сек | 160 |
Максимум. скорость подачи (ось X.) | мм / сек | 800 |
Угол гибки Точность | ° | ± 0,10 |
Угол поворота Точность - ось Z | ° | ± 0,10 |
Точность переключения - ось X | мм | ± 0,10 |
Мощность серводвигателя гибки | КВт | 7 |
Мощность серводвигателя вращения | КВт | 1 |
Подача мощности серводвигателя | КВт | 3 |
Мощность двигателя системы | КВт | 5.5 |
Объем гидравлического насоса | L | 19 |
Максимум. Давление | МПа | 16 |
Д * Ш * В (размер упаковки) | мм | 5000 * 1200 * 1350 |
Вес машины | T | О КОМПАНИИ 3.8 |
Конфигурация гидравлической и электронной системы управления
Имя | Производитель |
Гидравлический мотор | Германия Сименс (Бейде) или Рунмали |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Японский юкен (импорт) |
Доска масляного пути | Тайвань, Шанхун (импорт) |
Цилиндр | Шанхай Цифань |
Масляная трубка | Чжэцзян |
Сенсорный экран | Тайвань Weinview (импортировано) |
ПЛК | Япония Mitsubishi (импорт) |
Серводвигатель | Япония Mitsubishi (импорт) |
Регулятор угла | Япония Nemicon (импорт) |
Переключить мощность | Тайвань MINGWEI |
Контактор | Шнайдер |
Образцы инструментов
