Характеристики машины

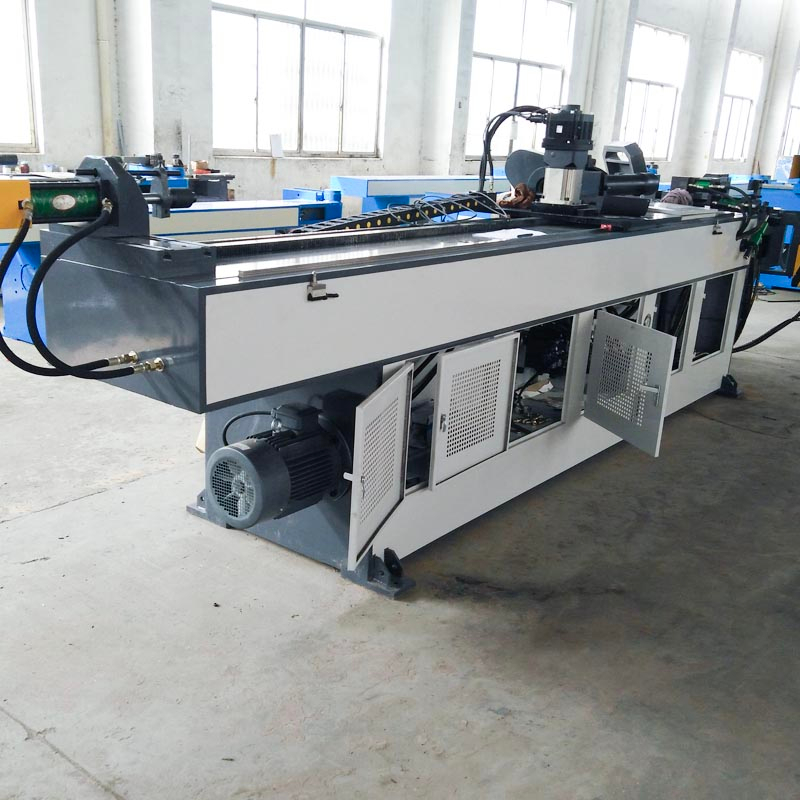

Одноголовочный трубогиб с ЧПУ серии GM-SB-63CNC представляет собой комбинацию технологий нашей компании и передовых итальянских технологий, объединяя станки, гидравлические и электрические изделия. В этой серии используется панель управления с сенсорным экраном VDU, которая может вводить, сохранять и отображать различные данные и последовательность гибки. Под точным управлением промышленного компьютера, три координаты движения Y, B и C позволяют автоматически поднимать и опускать оправку. Для быстрой гибки станок с ЧПУ также имеет расширенные функции, такие как компенсация упругого возврата компонентов при изгибе, сигнализация самодиагностики ошибок, хранение в памяти после сбоя питания, автоматическая смазка и защита. Эта машина оснащена серводвигателем для сгибания, подачи, вращения и перемещения форм. Он может точно и быстро сгибать два типа труб с разными радиусами, а также имеет функцию нажимно-гибки, которая позволяет сгибать трубы большого радиуса. Это профессиональный и высокоскоростной полностью автоматический гибочный станок.
Имя | Единица измерения | Параметр |
Максимум. Способность изгиба | мм | 63 * 3 |
Максимальный радиус изгиба при вытяжке | мм | 25–300 |
Максимальный радиус изгиба толкающей гибки | мм | 6D ~ ∞ |
Допуск R между двумя формами | мм | 60 |
Эффективная длина по оправке | мм | 3600 |
Максимум. Угол изгиба | ° | 190 |
Скорость гибки | ° / сек | 110 |
Скорость поворота | ° / сек | 160 |
Скорость кормления | мм / сек | 800 |
Точность гибки | ° | ± 0,10 |
Точность токарной обработки | ° | ± 0,10 |
Точность кормления | мм | ± 0,10 |
Мощность серводвигателя поворота | кВт | 1 |
Мощность серводвигателя | кВт | 7 |
Подача мощности серводвигателя | кВт | 3 |
Мощность серводвигателя подвижной формы | кВт | 1 |
Мощность масляного насоса | кВт | 5.5 |
Максимум. Давление | МПа | 16 |
Д * Ш * В (размер упаковки) | мм | 5000 * 1200 * 1350 |
Масса | T | Около 3,5 |
Конфигурация гидравлической и электронной системы управления
Имя | Производитель |
Гидравлический мотор | Германия Сименс (Бейде) или Рунмали |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Японский юкен (импорт) |
Доска масляного пути | Тайвань, Шанхун (импорт) |
Цилиндр | Шанхай Цифань |
Сенсорный экран | Тайвань Weinview (импортировано) |
ПЛК | Япония Mitsubishi (импорт) |
Серводвигатель | Япония Mitsubishi (импорт) |
Регулятор угла | Япония Nemicon (импорт) |
Переключить мощность | Тайвань Минвэй |
Редуктор гибки | HENGTE / |
Вращающийся редуктор | |
Редуктор кормления | |
Контактор | SCHNEIDER |
Другие электрические детали | Немецкая компания SCHNEIDER, Omron, Тайвань SHILIN (импорт) |
Образцы инструментов
