Характеристики машины

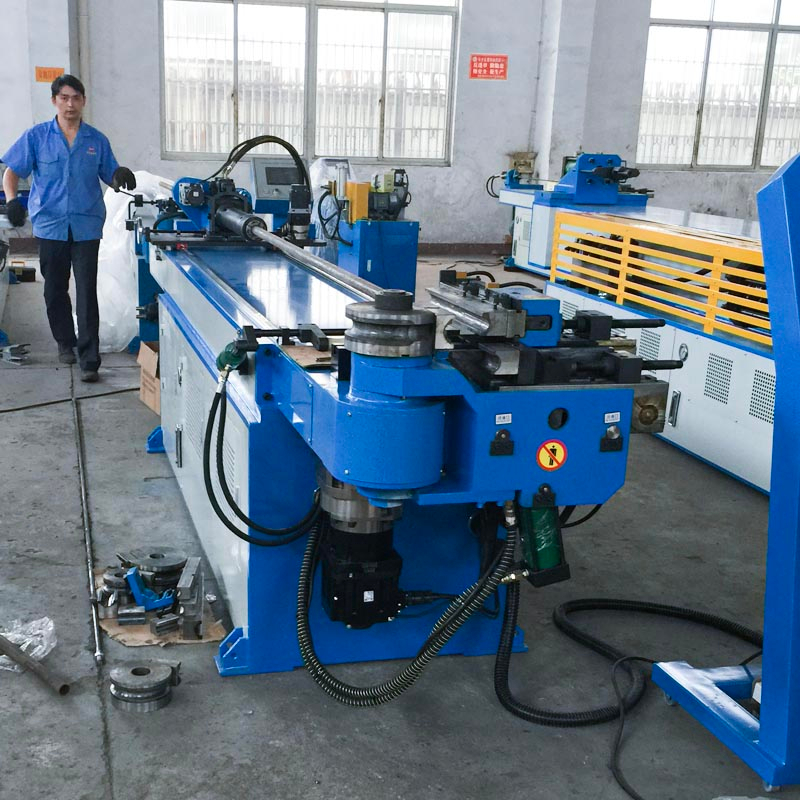

Одноголовочный трубогибочный станок серии GM-SB-63CNC с числовым программным управлением - это продукт, сочетающий в себе наши технологии и передовые итальянские технологии, интегрированные с машиной, гидравликой и электричеством. В этой серии используется панель управления с сенсорным экраном VDU, которая может вводить, хранить и отображать различные данные и порядок изгиба, Y, B, C, три координаты движений под прецизионным контролем промышленного компьютера, могут реализовать полностью автоматическую оправку на или оправку с быстрой гибкой , Станок с ЧПУ также с расширенными функциями, такими как компенсация изгиба пружины компонентов, сигнал самодиагностики ошибок, сохранение в памяти после отключения питания и защитная защита. Изгибание трубы (ось C), вращение трубы (ось B) и подача трубы (ось Y) - все это осуществляется серводвигателем. Передовые технологии, высокая надежность автоматизации, интегрированная конструкция - все это делает трубогибочный станок с ЧПУ первым в мире станком для обработки труб.
Имя | Единица измерения | Параметр |
Круглая труба из мягкой стали | мм | ￠ 63 * 3 |
Нержавеющая сталь | мм | ￠ 63 * 2 |
Квадратная труба из мягкой стали | мм | 50 * 50 * 2,5 |
Прямоугольная труба из мягкой стали | мм | 50 * 45 * 2,5 |
Круглый пруток из мягкой стали | мм | ￠ 25 |
Пруток квадратного сечения из мягкой стали | мм | 20 * 20 |
Мин. радиус изгиба | мм | 25 |
Максимум. Радиус изгиба (стандартный) | мм | 300 |
Регулируемый ход зажима | мм | 0–136 |
Регулируемый ход плеча | мм | 300 |
Регулируемый ход отвода оправки | мм | 0–136 |
Максимум. Угол изгиба | ° | 190 ° |
Через эффективное расстояние | мм | 3600 |
Скорость гибки (макс.) | ° / сек | 110 |
Скорость вращения (ось Z) | ° / сек | 160 |
Скорость подачи (ось X.) | мм / сек | 800 |
Угол гибки Точность | ° | ± 0,10 |
Угол поворота Точность - ось Z | ° | ± 0,10 |
Точность переключения - ось X | мм | ± 0,10 |
Мощность серводвигателя гибки | КВт | 7 |
Мощность серводвигателя вращения | КВт | 1 |
Подача мощности серводвигателя | КВт | 1 |
Мощность двигателя системы | КВт | 5.5 |
Максимум. Давление | МПа | 16 |
Д * Ш * В (размер упаковки) | мм | 4900 * 1200 * 1350 |
Вес машины | T | О КОМПАНИИ 3.2 |
Главный технический параметр
Имя | Производитель |
Гидравлический мотор | Германия Сименс (Бейде) или Рунмали |
Гидравлический насос | Уси Туоли |
Гидравлический клапан | Японский юкен (импорт) |
Доска масляного пути | Тайвань, Шанхун (импорт) |
Цилиндр | Шанхай Цифань |
Сенсорный экран | Тайвань Weinview (импортировано) |
ПЛК | Япония Mitsubishi (импорт) |
Регулятор угла | Япония Nemicon (импорт) |
Переключить мощность | Тайвань Минвэй |
Серводвигатель вращения / подачи / гибки | Япония Mitsubishi (импорт) |
Контактор | Шнайдер |
Образцы инструментов
