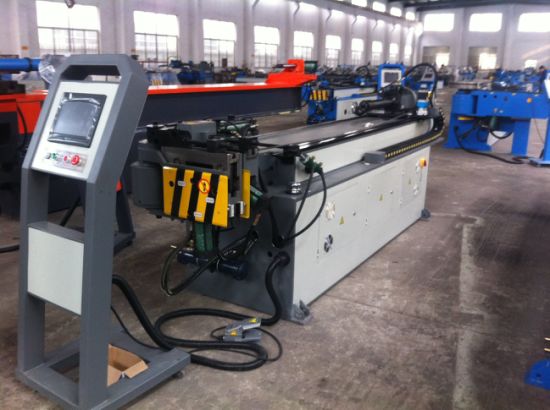

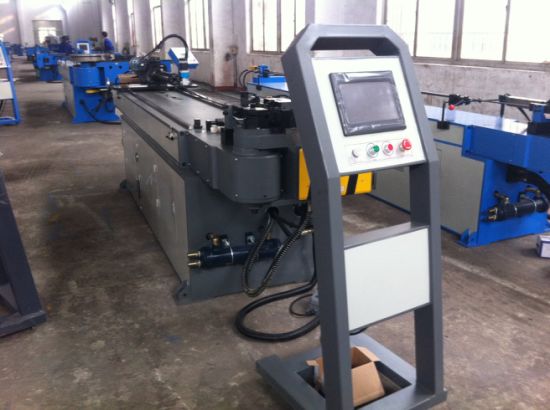

Одноголовочный трубогибочный станок с числовым программным управлением серии SB-50CNC представляет собой продукт, созданный в результате сочетания наших технологий и передовых итальянских технологий, интегрированных с машиной, гидравликой и электричеством. В этой серии используется сенсорная панель управления VDU, которая может вводить, хранить и отображать различные данные и порядок гибки.
Три координаты движений Y, B, C под точным контролем промышленного компьютера могут реализовать полностью автоматическое включение или выключение оправки, быстрый изгиб, станок с ЧПУ также с расширенными функциями, такими как компенсация упругого возврата при изгибе компонентов, сигнализация самодиагностики ошибок, сохранение памяти после выключения питания. , автоматическая смазка и защитная защита.

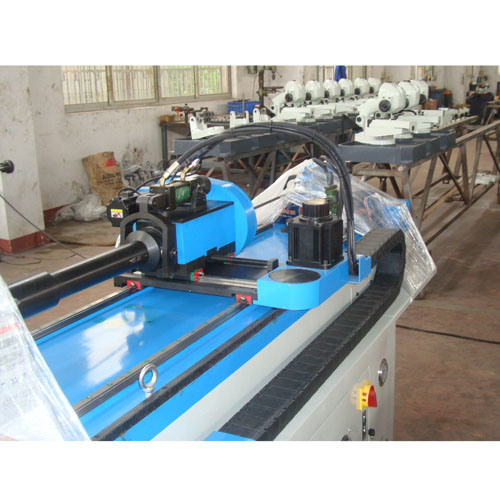

Гибка трубы (ось C), вращение трубы (ось B) и подача трубы (ось Y) приводятся в движение серводвигателем с замкнутым кольцом. Передовые технологии, высокая надежность автоматизации, интегрированная конструкция делают трубогибочный станок с ЧПУ первоклассным станком для обработки труб в мире.
| Имя | Единица | Параметр |
| Макс. Гибочная способность | мм | 50*2 |
| Диапазон радиуса изгиба | мм | 20-250 |
| Макс. Угол изгиба | ° | 190° |
| Скорость гибки | °/сек | 2000 |
| Скорость поворота | °/сек | 45 |
| Скорость подачи | мм/сек | 200 |
| Точность гибки | ° | 1000 |
| Точность токарной обработки | ° | ± 0,10 |
| Точность подачи | мм | ± 0,10 |
| Мощность поворотного серводвигателя | кВт | ± 0,10 |
| Подача питания на серводвигатель | кВт | 0.75 |
| Хотя эффективное расстояние | мм | 1 |
| Мощность двигателя системы | кВт | 5.5 |
| Макс. Давление | кг/см | 17 |
| Объем подачи масляного насоса | L | 16 |
| Д*Ш*В (размер упаковки) | мм | 4000*800*1300 |
| Масса | T | 2.5 |
